Mauerdurchführung für den Hauskanal
Dauerhaft sichere und dichte Durchführung von Hauskanalrohren

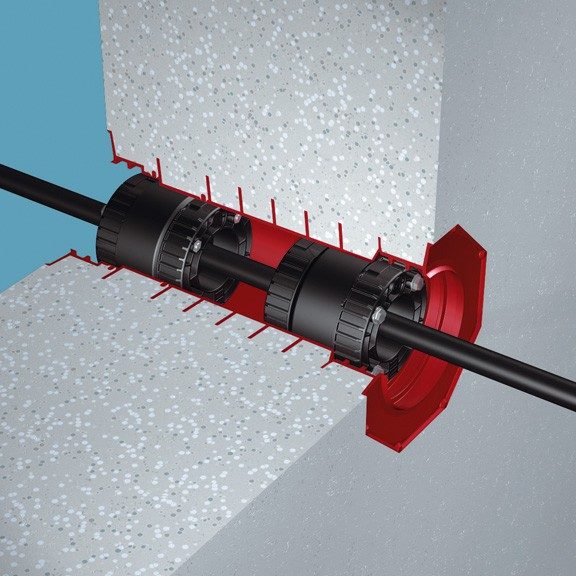

Zur Errichtung von dauerhaft dichten Mauerdurchführungen für Kanalrohre bewährt sich – wie auch im Bereich des Trinkwasser-Hausanschlusses sowie bei der Elektroinstallation – das innovative RDS evolution Durchführungssystem. Vollwand-Hauskanalrohre können mit RDS evolution einfach, dicht und sicher durch Betonmauern oder die Bodenplatte in Gebäude eingeführt werden.

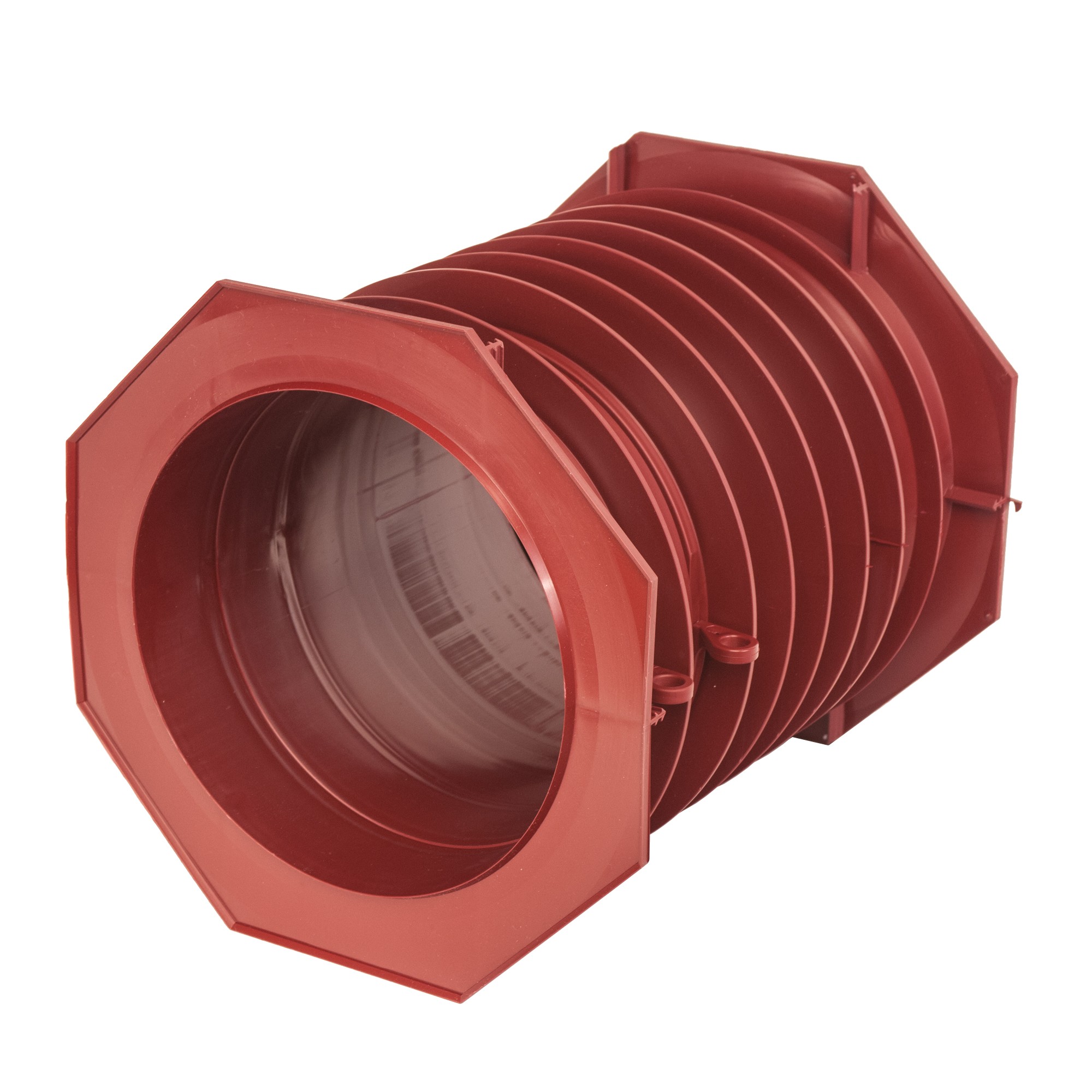

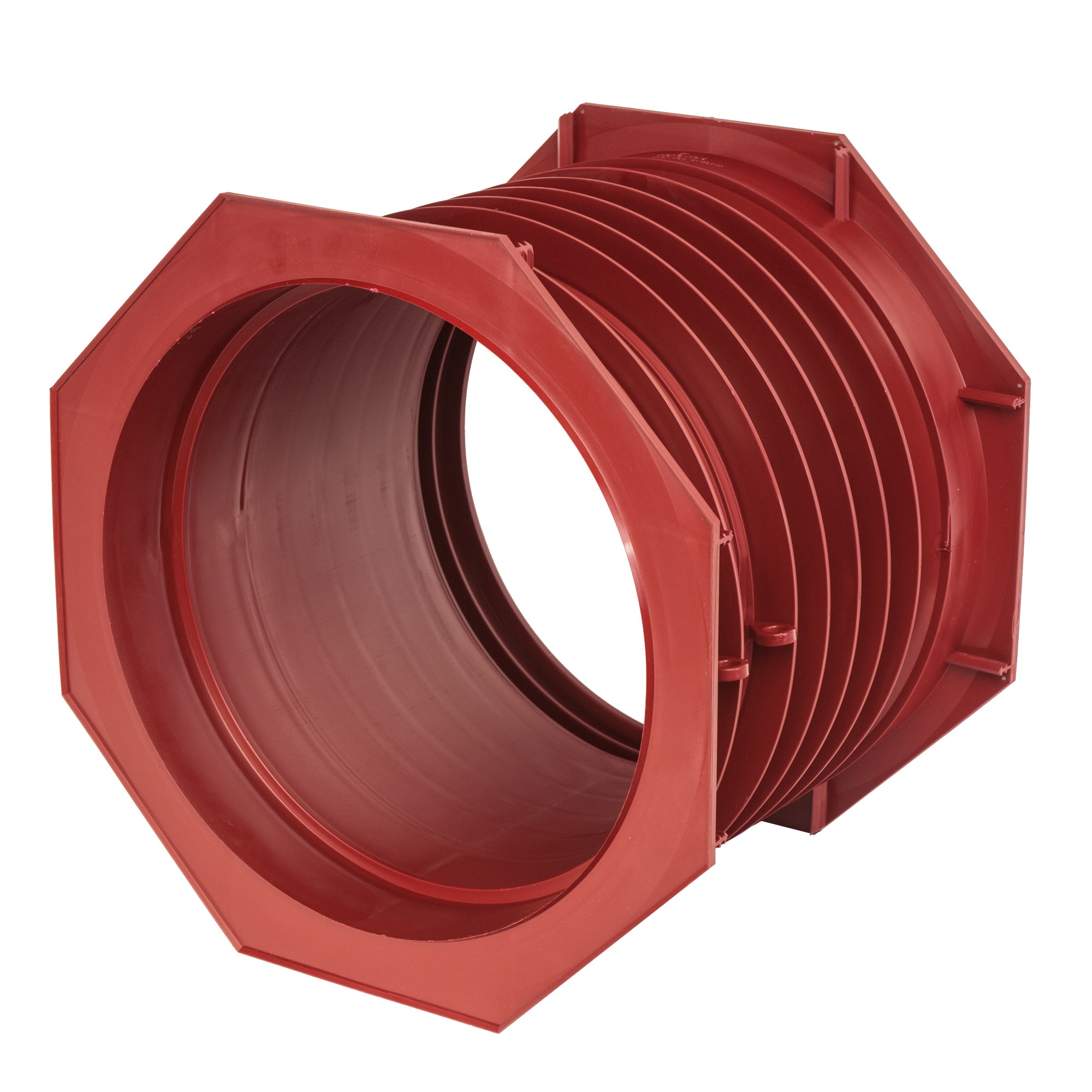

Das Durchführungssystem, bestehend aus einem 300 mm langen, ablängbaren Lamellenrohr mit integriertem Flansch sowie Dichtelementen. Für Kanalleitungen eignen sich die Lamellenrohre in den Dimensionen 150, 200 und 300. RDS evolution bietet dauerhaften Schutz vor drückendem Wasser und ist bis 10 m Wassersäule dicht.
Innovative Dichtelemente sorgen für das Extra an Sicherheit

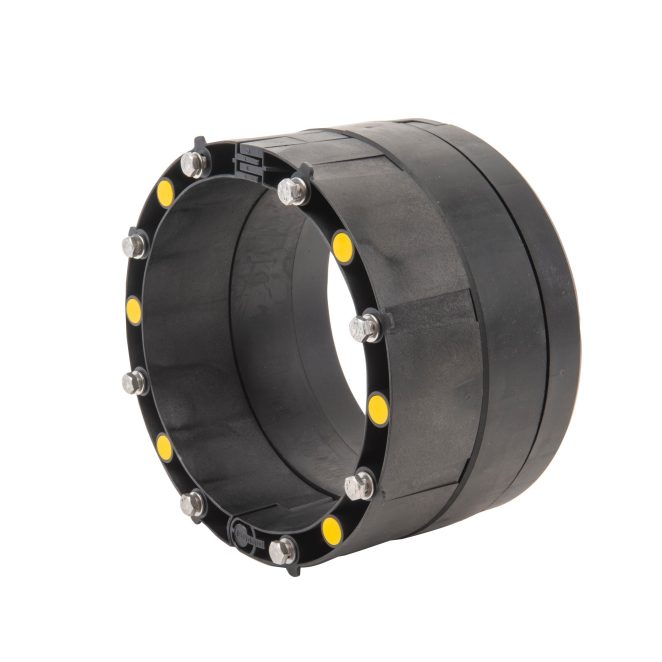

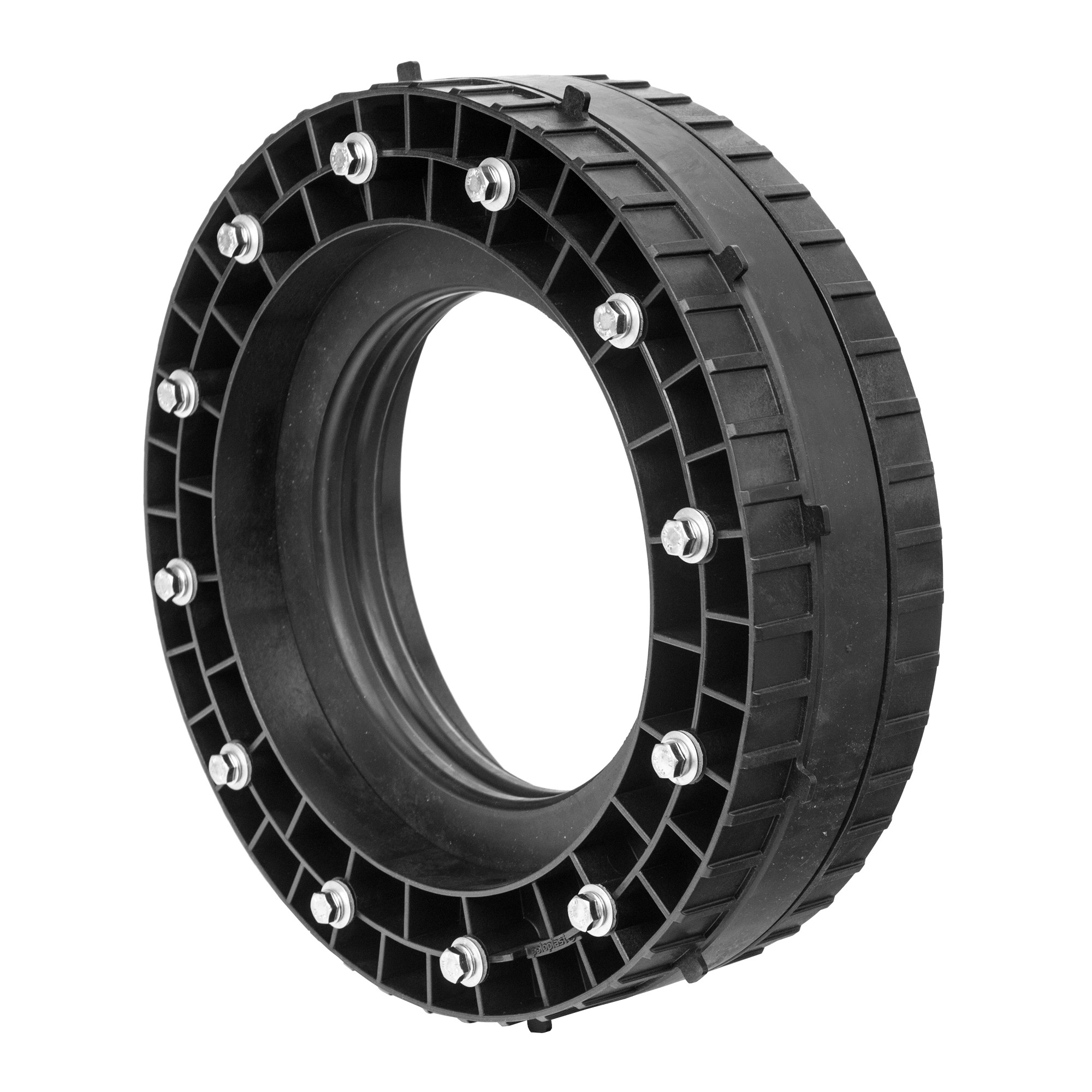

Mit den innovativen Dichtelementen können Sie Hauskanalleitungen mit 110, 125, 160, 200 und 250 mm Außendurchmesser durchführen und dauerhaft abdichten. Wenn Sie die Schrauben anziehen, werden die Quetschflantsche auf den Dichtgummi gedrückt, welcher sowohl nach außen sowie innen abdichtet

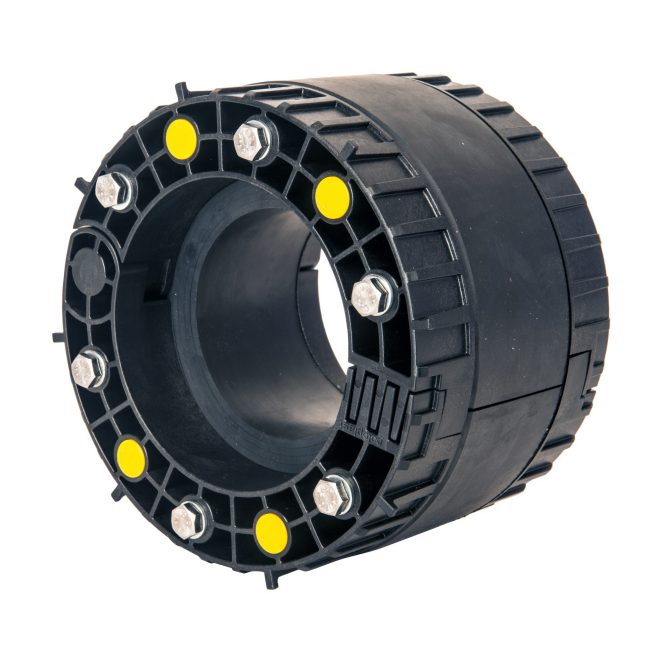

Neu beim System 150: Die gelben Verpressindikatoren erleichtern Ihnen die sichere Montage, denn bei entsprechend starker Verpressung werden die Indikatoren sichtbar aus dem Quetschflansch gedrückt. So erkennen Sie sofort, ab wann Sie mit einem Drehmomentschlüssel weiterarbeiten können.
Planen Sie für Ihre Kunden voraus: Praktische Blindelemente sorgen dafür, dass auch im Nachhinein noch Rohre und Kabel durch die Mauer oder Bodenplatte geführt werden können.

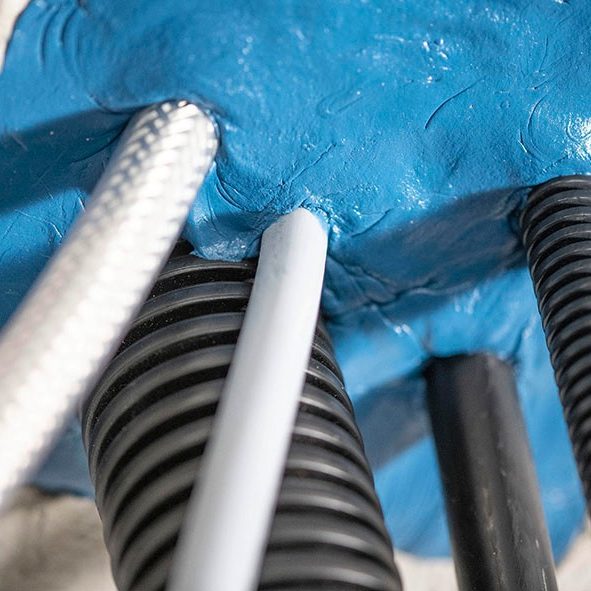

Elastische Abdichtmassen für viele Anwendungsbereiche

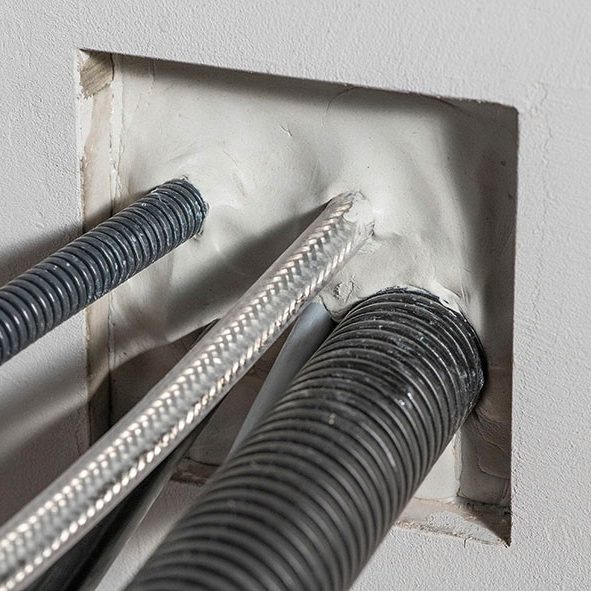

Sollte das RDS System nicht für die Mauerdurchführung bei Ihrem Kundenprojekt anwendbar sein, da eine kreisrunde Maueröffnung nicht möglich ist, oder Rohre oder Kabel schräg durchgeführt werden, finden Sie in unserem Sortiment eine Reihe an praktischen Dichtmassen. Diese bewähren sich auch im Reparaturfall. Ob dauer-elastisch, dauer-plastisch oder brandhemmend: Wählen Sie je nach Anwendungsfall aus unserem Sortiment an elastischen Abdichtmassen.
Produktbeschreibung

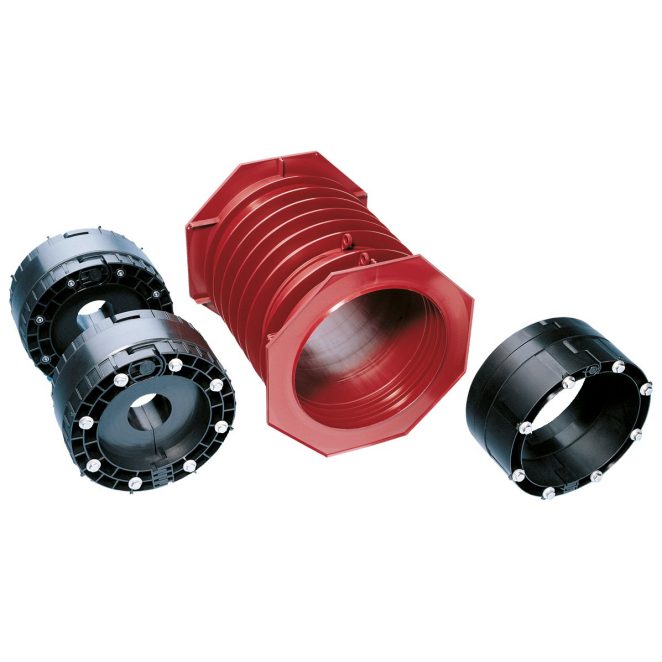

RDS evolution Durchführungssystem Set
| Einsatzbereich | Rohr- und Kabeldurchführung bei Betonwänden, Bodenplatten oder -decken Hauseinführung |
| Bestandteile des Sets | 1 Lamellenrohr und 2 Dichtelemente |
| Material | PP+NBR+Edelstahl |
| DN/OD |
DN/OD 110 DN/OD 160 |
| Länge Lamellenrohr |
300 mm |
| Wasserdicht | bis Wassersäule 10 m |
| Gasdicht | ja |
RDS evolution 300 ist nicht im Set erhältlich. Achten Sie daher bei der Bestellung auf das entsprechende Lamellenrohr sowie die dafür passenden Dichtelemente, um eine sachgemäße Installation durchzuführen.
Verarbeitungshinweise
Für die Kernbohrung können Sie je nach gewähltem System handelsübliche Bohrkronen mit 150, 200 bzw. 300 mm anwenden. Bitte beachten Sie, dass für die sichere Abdichtung generell zwei Dichtelemente verwendet werden müssen.
Einbaumöglichkeiten:

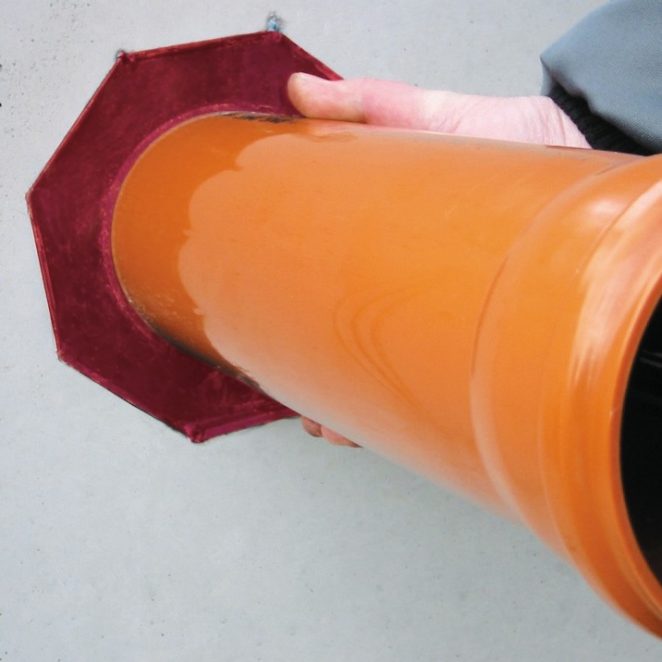

Mit dem RDS evolution System stehen Ihnen verschiedene Einbaumöglichkeiten je Wandstärke zur Verfügung. Kanalrohre dienen bei Wandstärken von 20 cm bis 30 cm als Setzungsschutz, beziehungsweise stellen sie bei größeren Wandstärken eine Verlängerung des Systems dar.

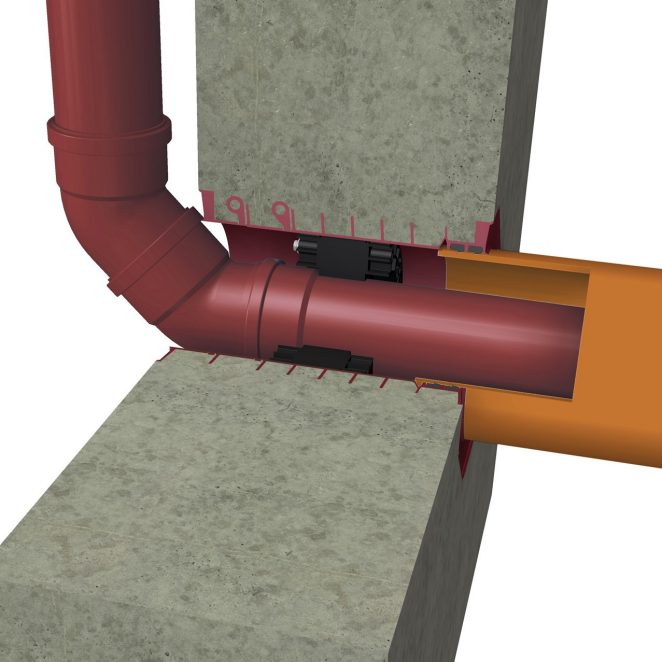

Mit dem praktischen Durchführungssystem können Sie auch eine Umlenkung eines Fallstrangs vornehmen oder ein Kanalrohr mit Gefälle durchführen.
Weitere wichtige Verarbeitungstipps und Details zu den Einbaumöglichkeiten finden Sie in unserer Verlegeanleitung für das Rohr- und Kabel-Durchführungssystem.
