Gesundes Raumklima für Niedrigenergie- und Passivhäuser
Angenehmes und gesundes Raumklima durch weniger Feuchtigkeit, CO2 und Schad- und Geruchsstoffe: Die Airtherm Wohnraumlüftung von Pipelife sorgt im Einfamilienhaus- sowie Wohnungsbau als auch bei Geschäftslokalen in Neu- und Altbauten für optimalen Frischluftkomfort.
Gerade bei modernen Bauten wie Niedrigenergie- oder Passivhäusern ist durch die dichte Bauweise eine natürliche Frischluftzufuhr oftmals nicht im nötigen Ausmaß möglich. Das ist nicht nur ein gesundheitlicher Faktor, sondern kann auch die Bausubstanz auf Dauer schädigen. Hier kommt die Pipelife Airtherm Wohnraumlüftung ins Spiel und führt dem Gebäude kontrolliert gereinigte Frischluft zu.
Ihre Kunden profitieren von niedrigen Energiekosten und können sich durch den Abtransport von Feuchtigkeit auf den Werterhalt ihres Gebäudes verlassen. Zusätzlich zum Wohnraumkomfort kann die Wohnraumlüftung auch in Kombination mit einem Wärmetauscher genutzt werden – das schont die Umwelt und senkt Energiekosten.
Für die Installation stehen Ihnen flexible und starre Lüftungsrohre, ebenso wie zahlreiche Komponenten, zur Verfügung:
Flexible Rohre:
Um die Wohnraumlüftung so platzsparend wie möglich zu installieren, bietet Pipelife flexible Lüftungsrohre mit 75 mm Durchmesser an, welche schnell und ohne großen Platzbedarf montiert werden können. Verarbeiter können die Rohre einfach kürzen oder mittels Verbindungsmuffe verlängern – je nach Anforderung
Starre Rohre:
Das robuste Master 3-Plus-Rohr aus Polypropylen wird für die Verbindungsleitungen vom Lüftungsgerät zu den Zu- und Abluft-Verteilern eingesetzt.

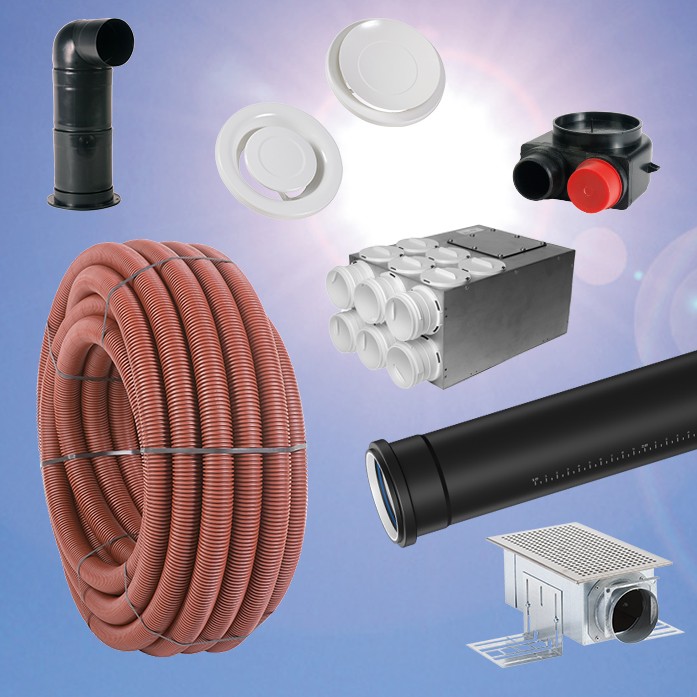

Zusätzlich stehen Ihnen für die Installation noch schallgedämmte Verteiler, Boden- und Wandauslässe sowie Zu- und Abluftventile aus dem Airtherm Sortiment zur Verfügung, um Ihren Kunden den Wunsch nach einer Wohnraumlüftung zu erfüllen.
Sie planen für Ihre Kunden eine Wohnraumlüftung? Kontaktieren Sie uns – gerne übernehmen wir die Planung für Sie!
Produktbeschreibung
Hier finden Sie die wichtigsten Daten auf einen Blick. Sie benötigen detaillierte, technische Daten? Unser Webshop ist gleichzeitig auch unser Onlinekatalog. Hier finden Sie zu jedem Produkt ein technisches Datenblatt. Den Link finden Sie in der Toolbox auf der rechten Seite.

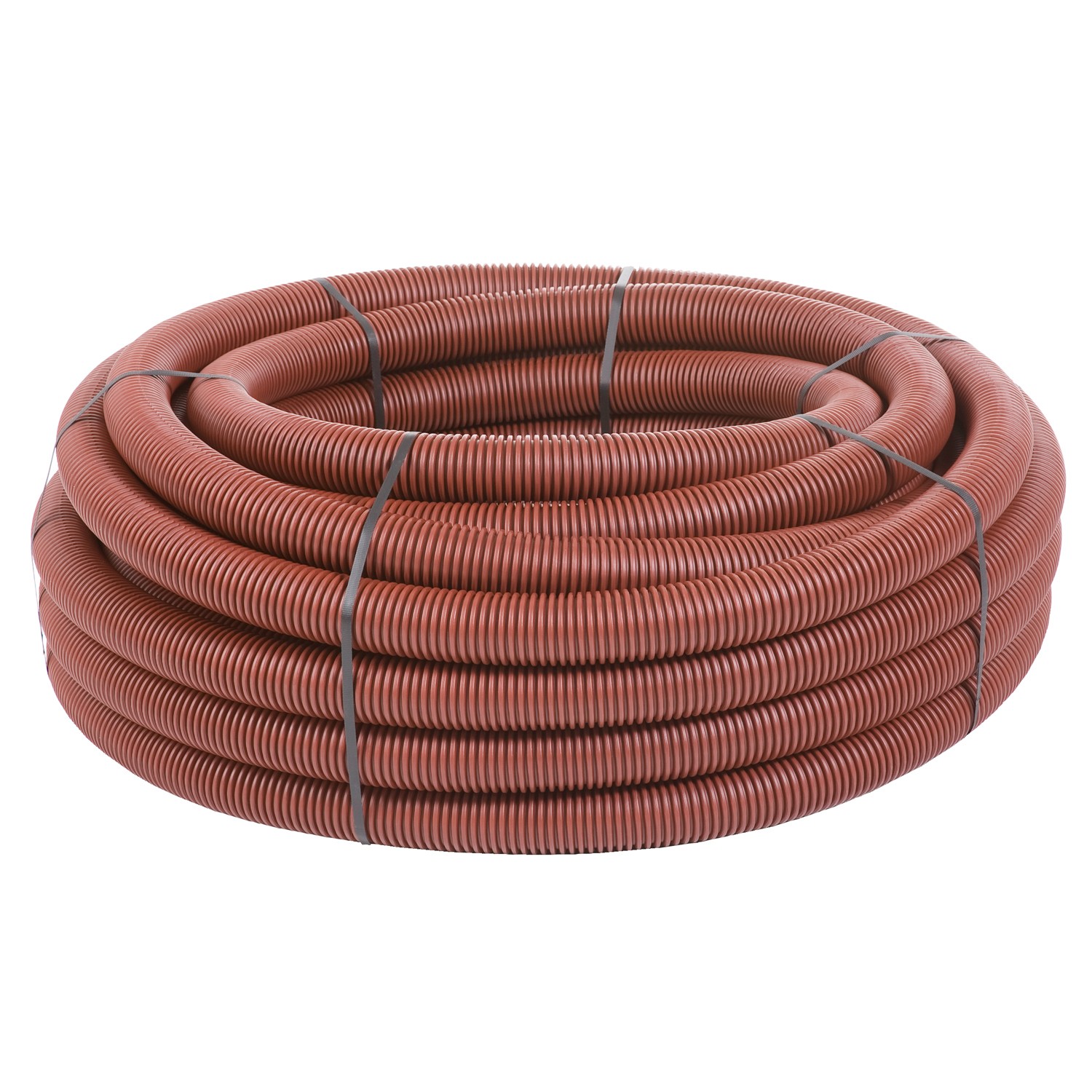

Flexibles Lüftungsrohr
Einsatzbereich | kontrollierten Wohnraumlüftung |
Material |
Polyethylen - 2 schichtig |
Außendurchmesser | 75 mm |
Farbe | Außenschicht braun / Innenschicht weiß |
Eigenschaften |
halogenfrei, antistatisch, antimikrobakteriell |
Druckfestigkeit | 450N |

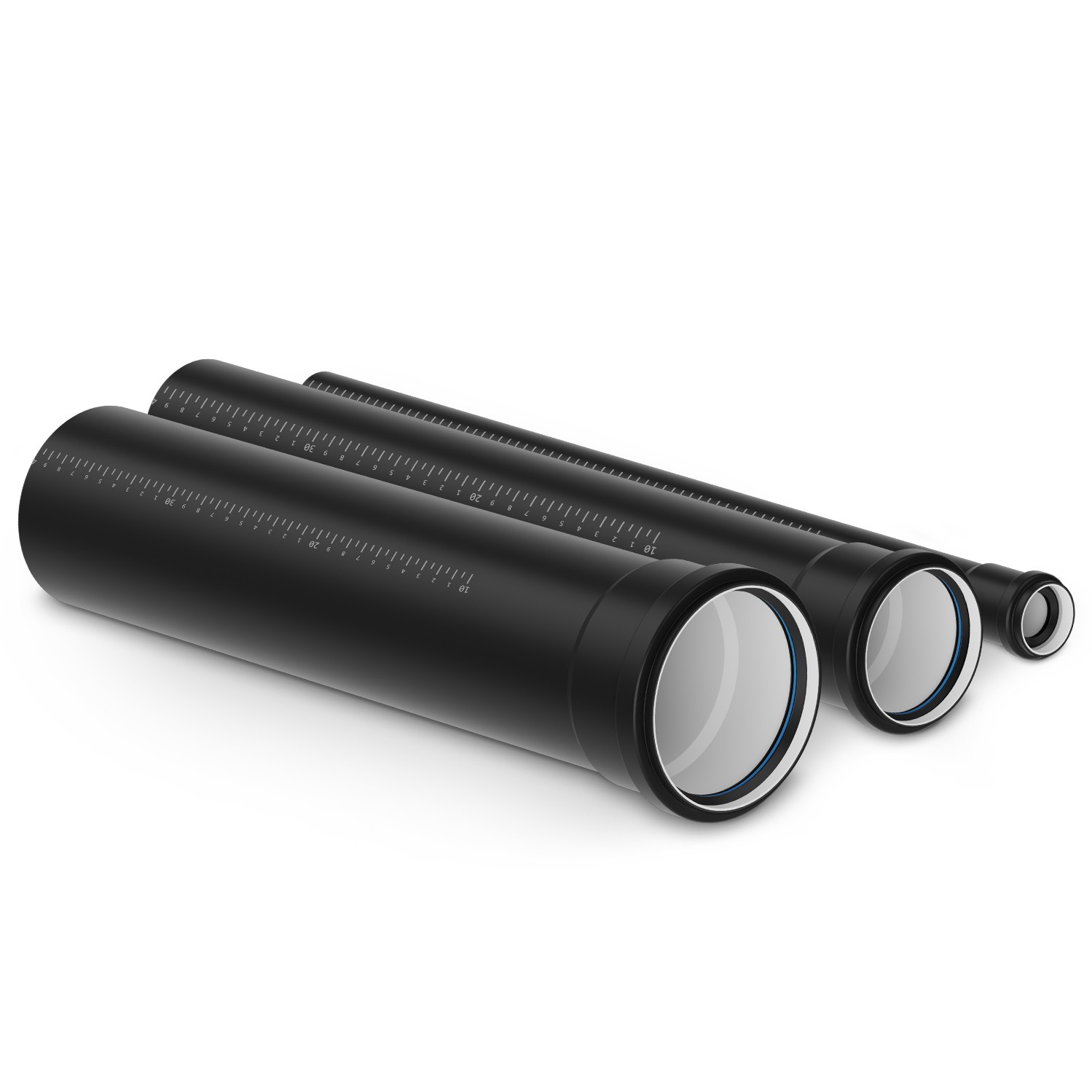

Starres Lüftungsrohr
Einsatzbereich | kontrollierte Wohnraumlüftung Abflusssysteme in Gebäuden |
Material | Polypropylen - 3 schichtig, PP-CO / PP-MV / PP-CO |
Außendurchmesser | DN/OD 32 - DN/OD 160 |
Farbe | Außenschicht graphitschwarz / Innenschicht weiß |
Eigenschaften | halogenfrei, schalldämmend |
Ringsteifigkeit |
450N |

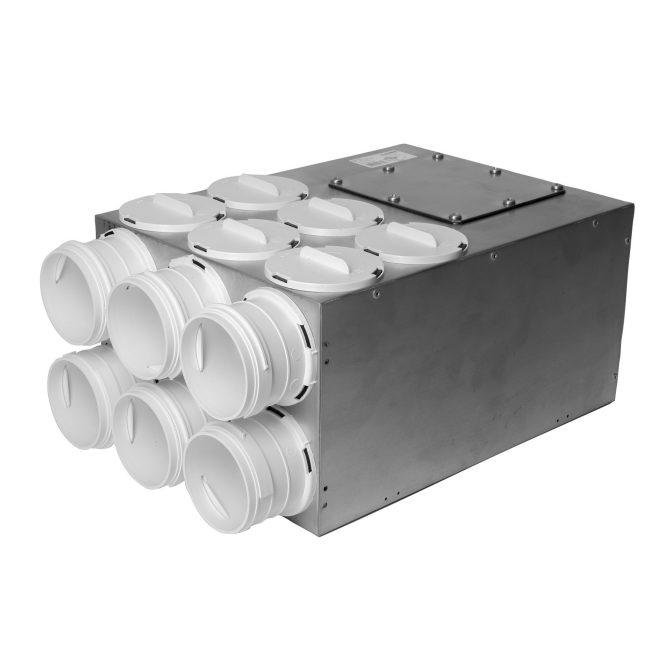

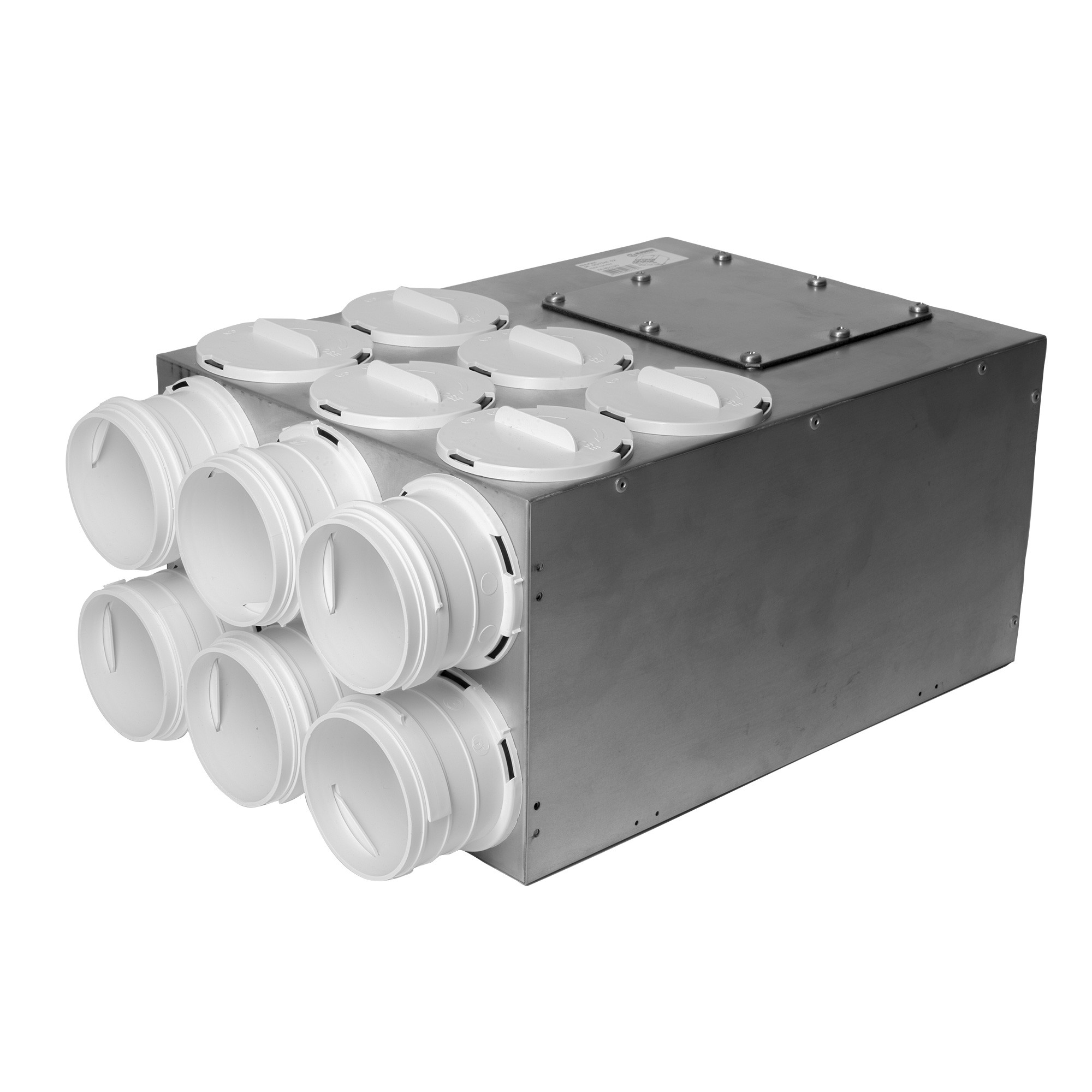

Verteilerkasten innen gedämmt
Einsatzbereich | kontrollierte Wohnraumlüftung |
Material |
verzinktes Stahlblech |
Anzahl Abgänge | 6 / 10 |
Dimension Abgänge | 75 mm |
Dimension Anschluss | DN125 / DN150 |
Abmessungen (L x B x H) |
400 x 300 x 200 mm / 500 x 500 x 200 mm |
Montage | Wand / Decke / Boden / Schacht |
Eigenschaften | Reinigungs- / Serviceöffnung Anschluss und Abgänge 90° versetzbar |
Verteilerkasten ungedämmt
Einsatzbereich | kontrollierte Wohnraumlüftung |
Material |
verzinktes Stahlblech |
Anzahl Abgänge | 8 |
Dimension Abgänge | 75 mm |
Dimension Anschluss | DN150 |
Abmessungen (L x B x H) |
1053 x 230 x 90 mm |
Montage | im Bodenaufbau / in der Rohbetondecke einbetoniert |
Eigenschaften | Reinigungs- / Serviceöffnung Anschluss 180° versetzbar |

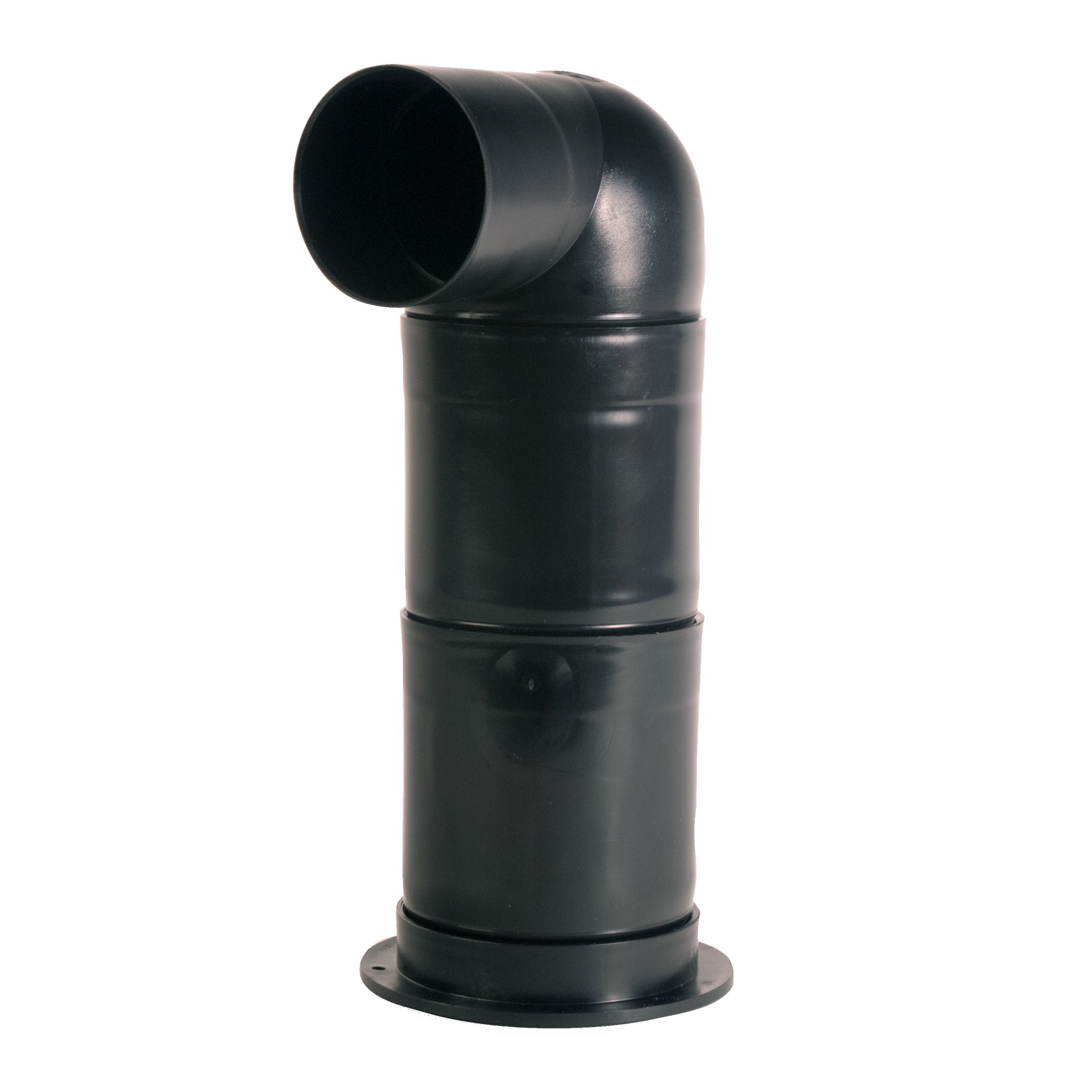

Saugnische einfach
Einsatzbereich | kontrollierte Wohnraumlüftung |
Material |
Polyethylen |
Rohranschluss | 1 x 75 mm |
Ventilanschluss | DN 100 |
Volumenstrom |
max. 40 m3/ h |
Eigenschaften | Flanschausführung mit steckbarer Verlängerung |
Saugnische doppelt
Einsatzbereich | kontrollierte Wohnraumlüftung |
Material |
Polyethylen |
Rohranschluss | 2 x 75 mm |
Ventilanschluss | DN 120 |
Volumenstrom |
max. 60 m3/ h |
Eigenschaften | Verlängerung optional |
Zuluft Tellerventil
Einsatzbereich | kontrollierte Wohnraumlüftung |
Material |
verzinktes Stahlblech, pulverbeschichtet |
Farbe | reinweiß, RAL 9010 |
Anschluss | DN100 / DN 125 |
Volumenstrom |
max. 30 m3/ h |
Eigenschaften | Volumenstrom stufenlos regulierbar für Wand- und Deckenmontage |
Abluft Tellerventil
Einsatzbereich | kontrollierte Wohnraumlüftung |
Material |
verzinktes Stahlblech, pulverbeschichtet |
Farbe | reinweiß, RAL 9010 |
Anschluss | DN100 / DN 125 |
Volumenstrom |
max. 30 m3/ h |
Eigenschaften | Volumenstrom stufenlos regulierbar für Wand- und Deckenmontage |
Verarbeitungshinweise
Pipelife Airtherm ist einfach zu installieren und zu reinigen.
Um den Druckverlust in den Leitungen möglichst gering zu halten, installieren Sie bitte kurze Luftleitungswege. Hierfür stehen Ihnen flexible und starre Lüftungsrohre aus Kunststoff zur Verfügung, welche Sie je nach Bedarf und Anforderung kombinieren können.

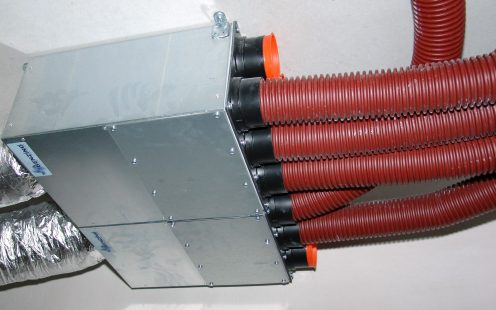

Achten Sie bei der Montage der Airtherm Komponenten und Luftleitungen auf eine körperschallfreie Verlegung. Vorzugsweise werden die Luftleitungen in der Rohbetondecke einbetoniert oder im Fußbodenaufbau in der Dämmung verlegt – hierfür muss bereits bei der Planung des Gebäudes ausreichend Platz vorgesehen werden.
Werkseitig innen gedämmte Verteilerkästen sind für Decken-, Wand- und Bodenmontage geeignet. Verteilerkästen ohne Innendämmung sind für das Einbetonieren in der Decke vorgesehen. Dabei darf die Statik nicht beeinträchtigt werden – dies sollte von einem Statiker geprüft werden. Befestigen Sie den Verteilerkasten bitte ausreichend, sodass er beim Betonieren nicht verrutschen kann. Er ist vor direktem Kontakt mit Beton zu schützen.
Alle wichtigen Montagehinweise finden Sie in unserem Technischen Handbuch (siehe Tool Box rechts).
Haben Sie eine technische Frage zu unseren Produkten? Oder möchten Sie ein Angebot erhalten? Kontaktieren Sie uns!
