Dränage-schächte

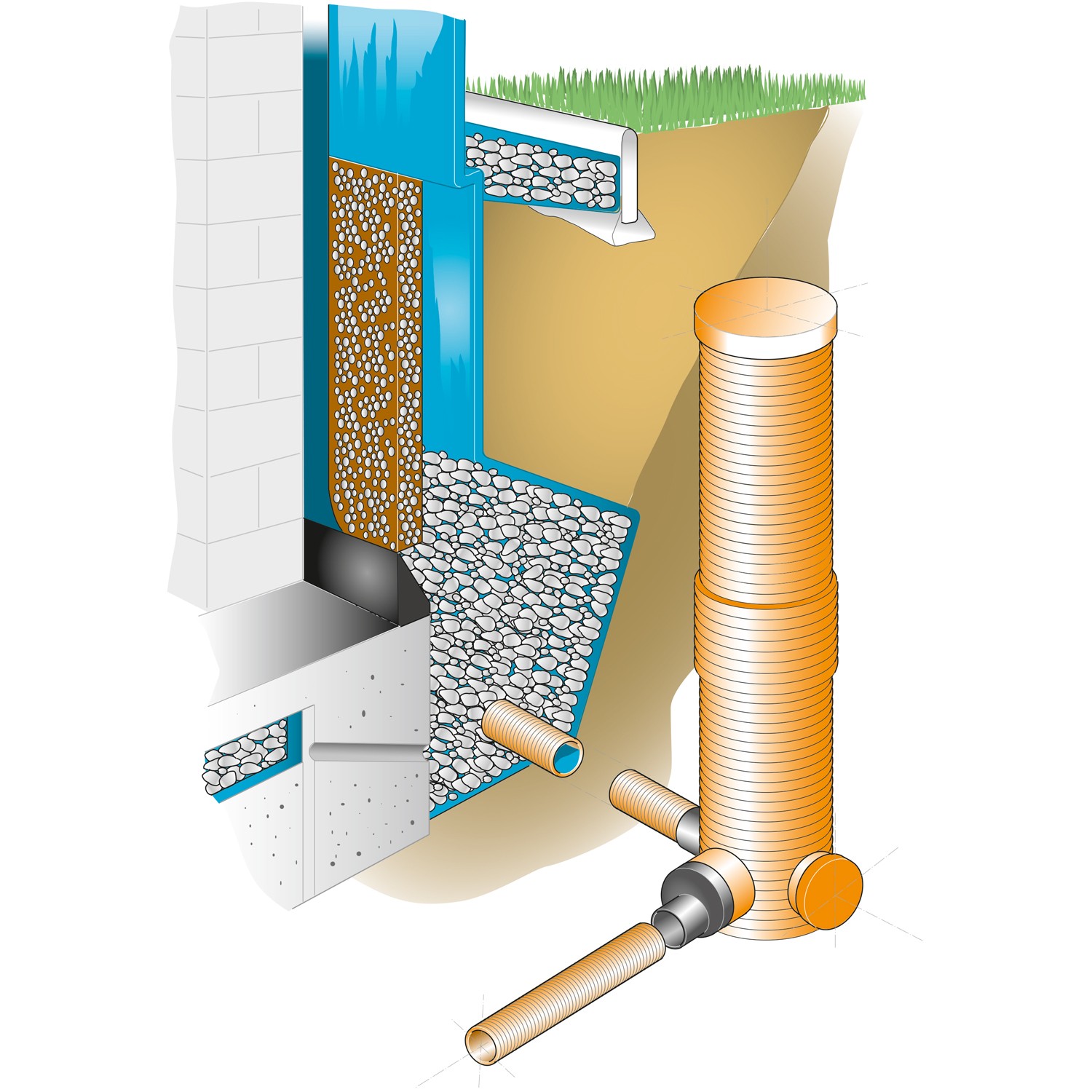

Einfache Kontrolle und Reinigung der Gebäudedränagierung

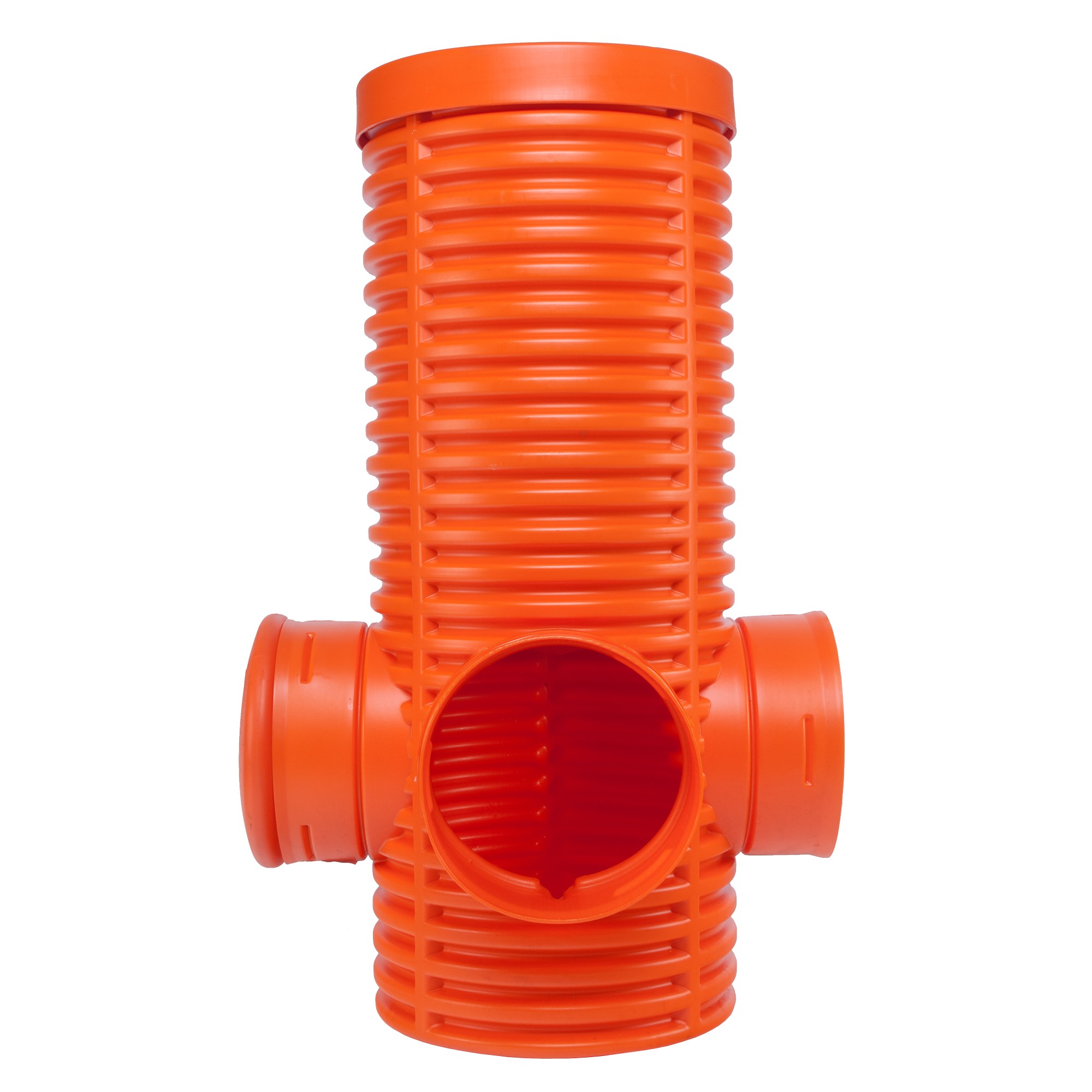

Dränageschacht DRÄN-S

Einfache Verarbeitung, Kontrolle und Reinigung: Der Dränageschacht DRÄN-S aus hochwertigem PE-HD ist Ihre kostengünstige Lösung zum Anschluss von Dränage- und Sickerrohren bei der Gebäudedränung oder der Dränage von Grün- und Gartenflächen.

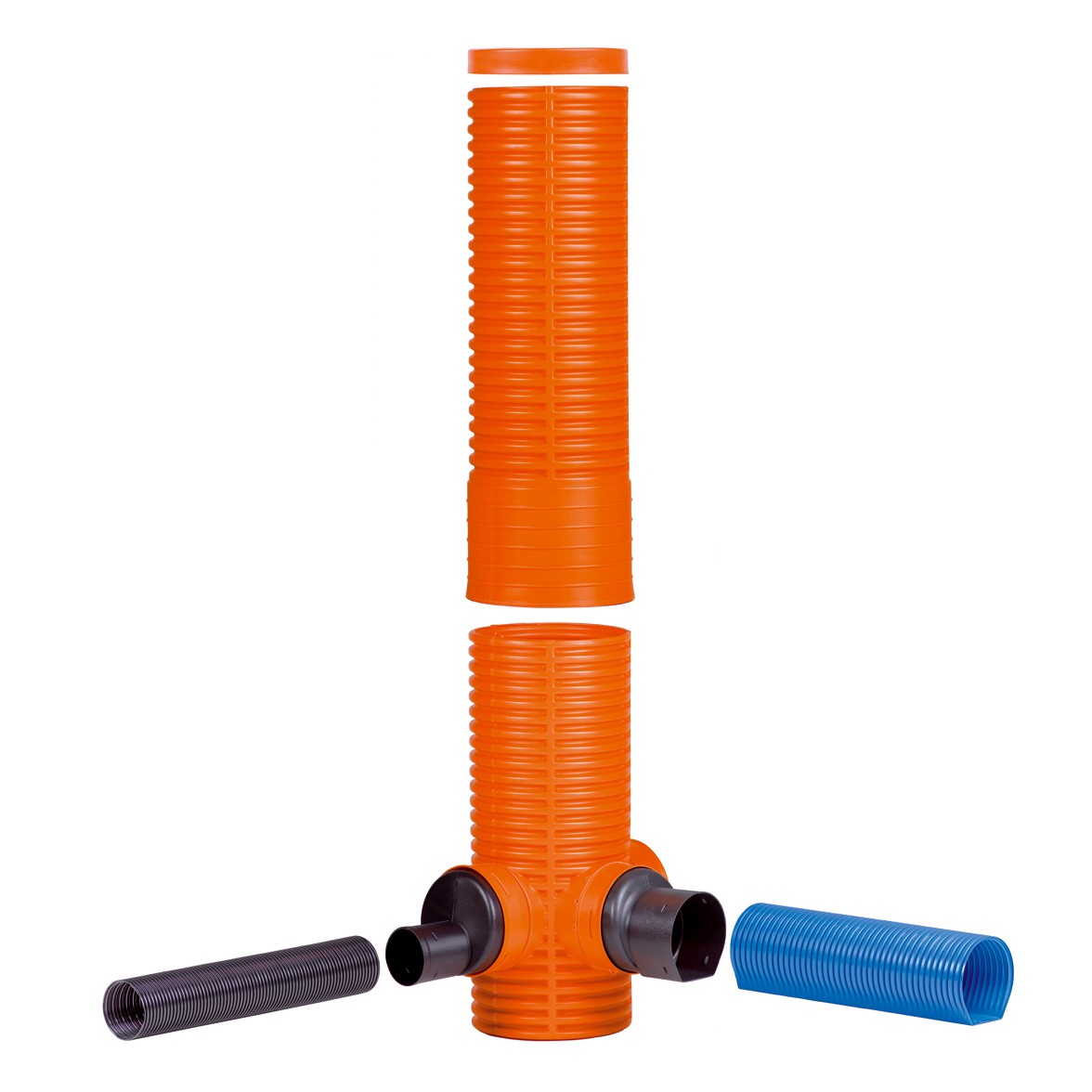

Ein Schachtsystem so individuell wie die Anforderungen Ihrer Kunden: Praktisches Zubehör wie Blindstopfen, Anschlussreduzierungen für gängige Dränagerohre sowie Abdeckungen aus PE oder Guss ermöglichen Ihnen einen modularen Aufbau des Schachtes für flexible Einsatzmöglichkeiten. Dank ablängbarem Aufsatzrohr können Sie den Schacht an jede erforderliche Höhe anpassen.

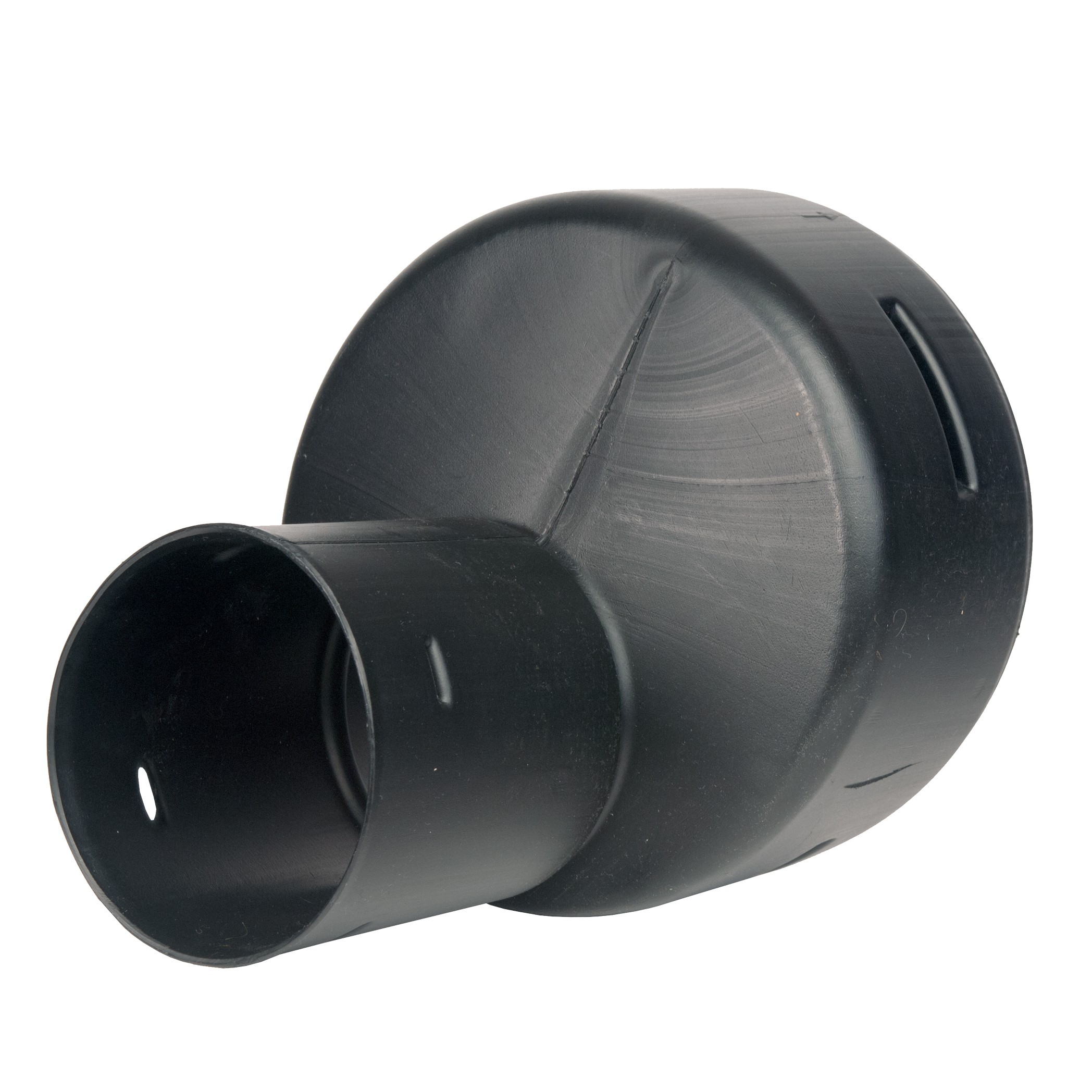

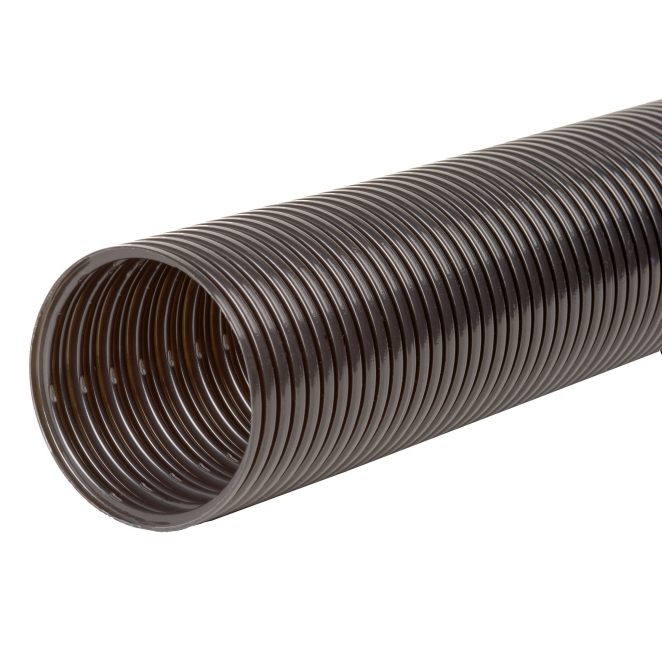

Besonders praktisch: Anschlussreduzierungen stehen Ihnen für das flexible Dränagerohr DX, das tunnelförmige Sickerrohr AG und das kreisförmige Sickerrohr AGZF zur Verfügung. So können unterschiedliche Rohrtypen und -dimensionen an den Dränageschacht angeschlossen werden.

Die Abdeckung ist bis Belastungsklasse „B“, entspricht 12,5 Tonnen, zugelassen.

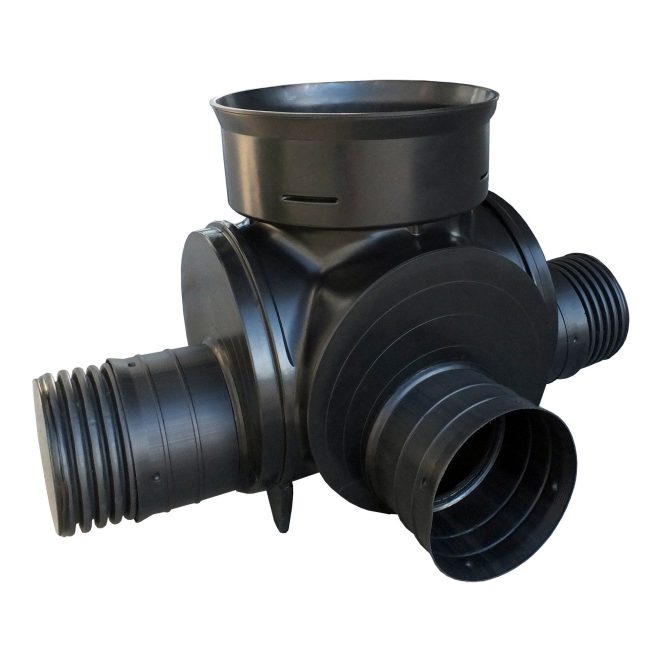

AGZF Kontrollschacht

Wenn Sie aufgrund höherer hydraulischer und statischer Anforderungen mit den AGZF Rohren arbeiten, können Sie alternativ auch auf den AGZF Kontrollschacht zurückgreifen. Der Schachtgrundkörper DN400 aus robustem PE-HD mit 3 Anschlüssen kann flexibel zusammengestellt und adaptiert werden. Ein zusätzlicher Vorteil: Sie können auch Standard Kanalrohre anschließen.

Produktbeschreibung

Dränageschacht

Einsatzbereich	Kontroll-, Spül- und Sammelschacht
Material	PE-HD
Höhe	800 mm
Anschlüsse	1 - 3 Anschlüsse
DN Anschlüsse	200 mit Reduzierungen auch 100 und 150
DN Schacht	300

Sie benötigen detaillierte Informationen zum AGZF Kontrollschacht? Bitte hier weiterlesen.

Verarbeitungshinweise

Abdeckungen:

Bitte beachten Sie, dass die Abdeckungen der Klasse B nicht direkt auf dem Schachthals platziert werden dürfen.

Sandfang:

Wenn Sie den im Dränageschacht Drän-S eingelegten Gerinneboden entfernen, kann der Schacht zusätzlich noch als Sandfang verwendet werden.

Ausschreibungstexte

Weitere Downloads

Gebäudedränagierung nach DIN 4095

Aufgrund einer fehlenden ÖNORM für Gebäudedränagierungen wird in Österreich oft die DIN 4095 („Dränung zum Schutz baulicher Anlagen – Planung, Bemessung und Ausführung“) als maßgebende Norm herangezogen.

Weiter zur Seite von Austrian Standards
