Elektro-installations-rohre aus PVC

Der Klassiker in der Gebäudetechnik

Elektroinstallationsrohre aus PVC sind aus dem modernen Baustellenalltag nicht mehr wegzudenken. Ob glatt oder gewellt, biegsam oder starr – je nach Anforderung stehen Ihnen im Pipelife Sortiment Rohre für leichte oder mittlere mechanische Beanspruchung zur Verfügung. Alle Rohre sind nach ÖVE/ÖNORM geprüft und gefertigt und entsprechen somit höchsten Qualitätsstandards.

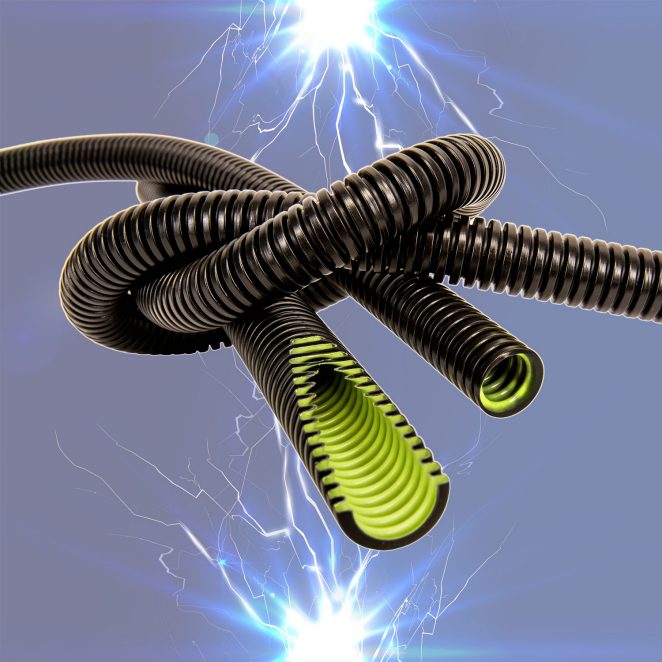

Universelles Panzerrohr PXM Plus – stärker und schneller

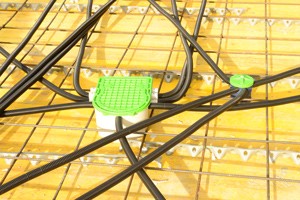

Sparen Sie Zeit beim Einziehen von Leitungen im rauen Baustellenalltag: Das biegsame PXM Plus Elektroinstallationsrohr aus PVC ist äußerst robust und schlagfest und vor allem für den Betonbau bestens geeignet. Dank der hellgrünen, hochgleitfähigen Innenschicht können Sie Kabeln und Leitungen rasch einziehen. Ein weiterer Vorteil des Panzerrohrs: Nach dem Abrollen der 50 oder 100 Meter Ringe bleiben die Rohre gerade liegen, das erleichtert die Arbeit zusätzlich.

Rohre für mittlere mechanische Beanspruchung

Panzerrohre bieten erhöhten Schutz selbst bei tiefen Temperaturen und können dank ihrer guten Produkteigenschaften zur Verlegung in Beton genutzt werden. Sie sind schlagfest und in starrer sowie flexibler Ausführung verfügbar.

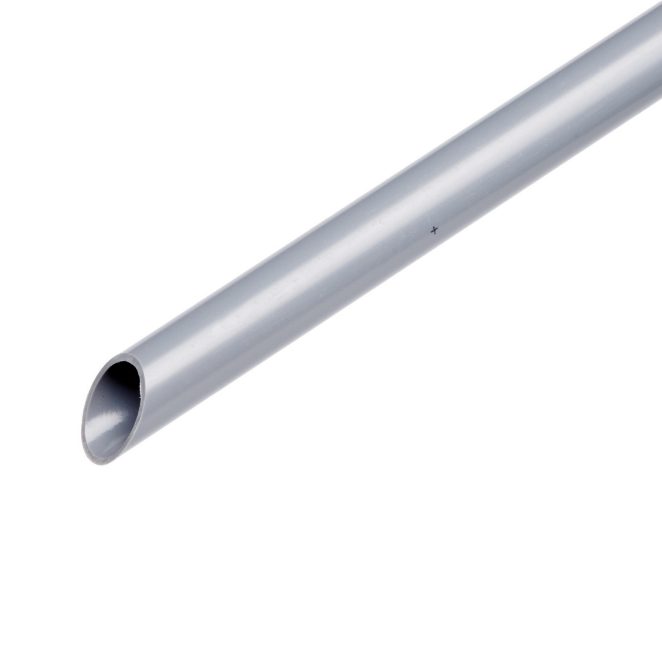

TRM - Das starre Elektro-Installationsrohr bewährt sich vor allem bei Aufputz-Verlegungen in kalten Räumen, da es bis -25°C temperaturbeständig ist.

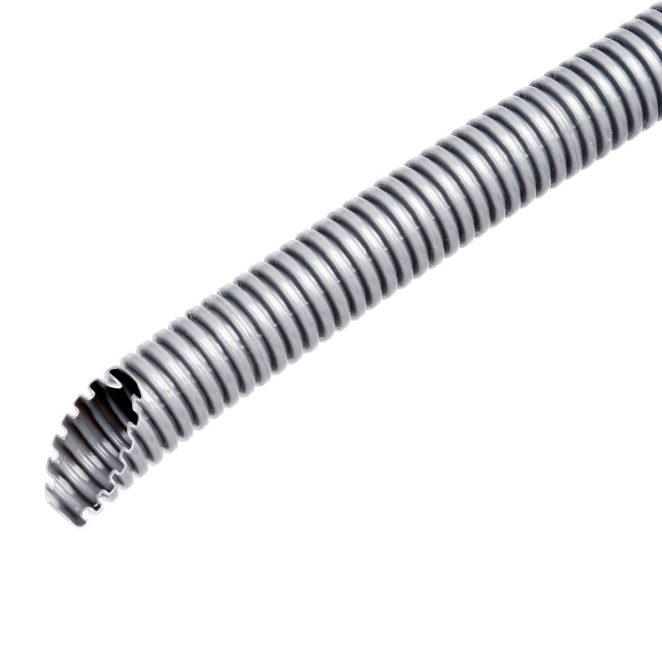

TXM - Das flexible Elektro-Installationsrohr kommt in Betonwänden und in Gipskartonwänden (wenn einzelne Drähte eingezogen werden) zum Einsatz. Besonders praktisch: TXM ist auch vorverdrahtet erhältlich - also mit voreingezogenen Leitungen oder Kabeln in unterschiedlichen Ausführungen.

Rohre für leichte mechanische Beanspruchung

Elektroinstallationsrohre für leichte mechanische Beanspruchung eignen sich hervorragend als Isolier- und Montagerohre für Auf- und Unterputzinstallationen.

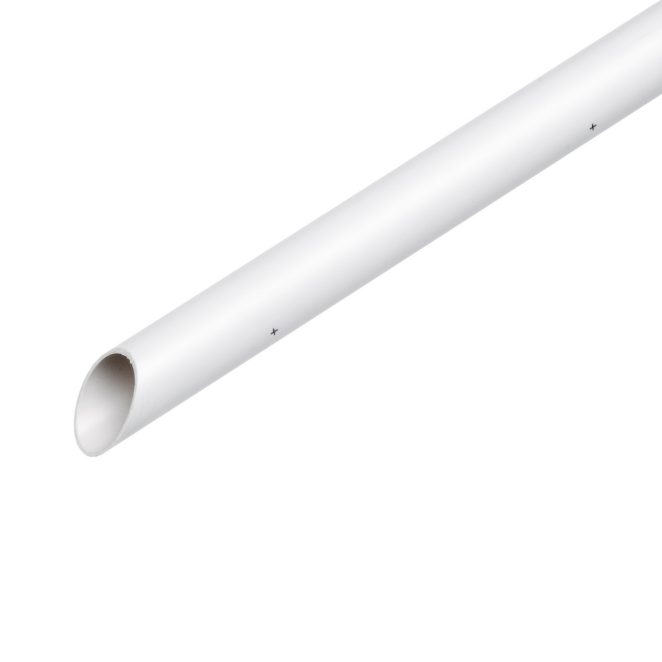

TRL - die starre Ausführung kommt bei Aufputzinstallationen zum Einsatz, vor allem in Innenräumen (Temperaturbereich bis -5°C)

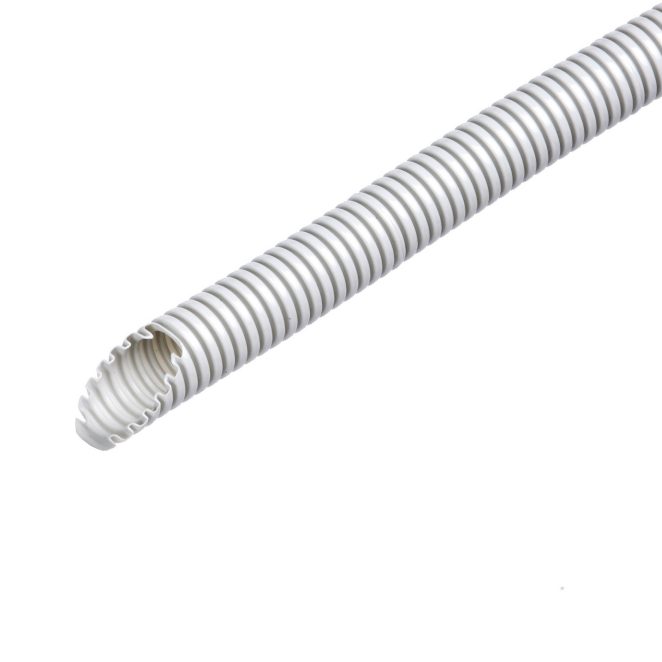

TXL - die flexible Version des Rohrtyps können Sie in Ziegelwänden und in Gipskartonwänden (nur in Kombination mit Mantelleitungen) verwenden.

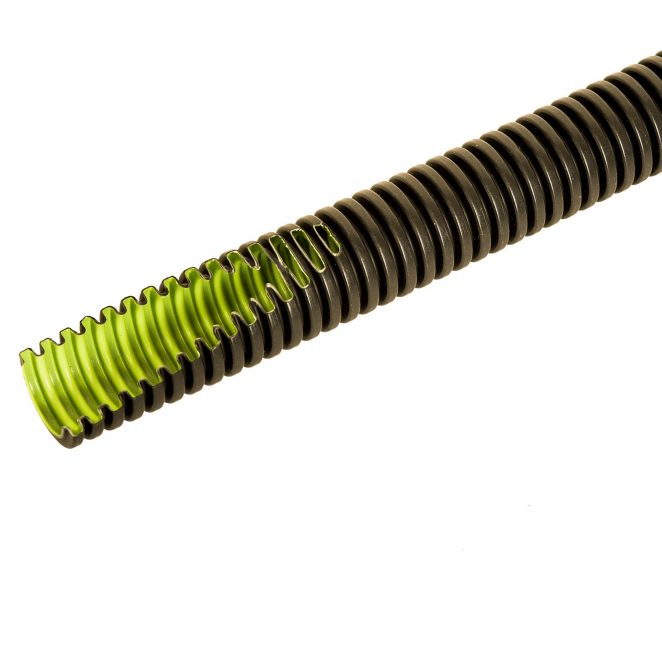

Biegsames Elektroinstallationsrohr PXM PLUS

Produktbeschreibung

PXM PLUS universelles Panzerrohr

Einsatzbereich	Universelles Panzerrohr mit Innengleitschicht, für die professionelle Elektroinstallation, zur Verlegung in Beton, Estrich, Hohlwänden und -decken, auf Holz sowie auf und unter Putz
Material	PVC
Länge	25 m bis 100 m Ringe - je Ausführung
Farbe	schwarz mit grüner Innengleitschicht
Außendurchmesser	20 bis 50 mm
Innendurchmesser	13,8 bis 39,6 mm
Biegeverhalten	biegsam
Hochgleitfähige Innenschicht	ja

TXM flexibles Elektroinstallationsrohr für mittlere, mechanische Beanspruchung

Einsatzbereich	Universelles Panzerrohr, zur Verlegung in Beton, Estrich, Hohlwänden und -decken, auf Holz sowie auf und unter Putz
Material	PVC
Länge	25 m bzw. 50m Ringe - je Ausführung
Farbe	grau
Außendurchmesser	16 bis 50 mm
Innendurchmesser	10,7 bis 39,6 mm
Biegeverhalten	biegsam
Hochgleitfähige Innenschicht	nein

TRL starres Elektroinstallationsrohr für leichte, mechanische Beanspruchung

Einsatzbereich	universelles Isolier- und Montagerohr, für Auf- und Unterputzinstallation
Material	PVC
Länge	2 bzw. 3 m
Farbe	hellgrau
Außendurchmesser	16 bis 50 mm
Innendurchmesser	14,0 bis 46,4 mm
Biegeverhalten	starr
Hochgleitfähige Innenschicht	nein

TRM starres Elektroinstallationsrohr für mittlere, mechanische Beanspruchung

Einsatzbereich	Universelles Panzerrohr, mit erhöhtem mechanischem Schutz auch bei tiefen Temperaturen, für Auf- und Unterputzinstallation sowie zur Verlegung in Beton
Material	PVC
Länge	3 m
Farbe	grau
Außendurchmesser	16 bis 63 mm
Innendurchmesser	13,3 bis 57,8 mm
Biegeverhalten	starr
Hochgleitfähige Innenschicht	nein

TXL flexibles Elektroinstallationsrohr für leichte, mechanische Beanspruchung

Einsatzbereich	Universelles Installationsrohr, zur Verlegung auf und unter Putz
Material	PVC
Länge	25m bzw. 50m Ringe
Farbe	hellgrau
Außendurchmesser	16 bis 40 mm
Innendurchmesser	10,9 bis 31,3 mm
Biegeverhalten	biegsam
Hochgleitfähige Innenschicht	nein

Verarbeitungshinweise

Verlegung von biegsamen Elektro-Installationsrohren in Beton:

Achten Sie bei der Auswahl für Ihr Projekt und Ihre Anforderungen unbedingt auf die 5-stellige Kennziffer! An dieser erkennen Sie Eigenschaften und Einsatzbereiche eines Rohres. Normalerweise finden Sie diese in den Herstellerunterlagen sowie auf dem Rohr bzw. auf dem Bundetikett. Die 5. Ziffer gibt dabei Auskunft über Widerstandsfähigkeit gegen Biegebeanspruchung - ein entscheidender Aspekt bei der Verlegung in Beton!

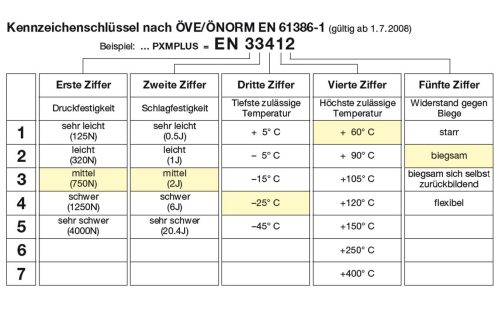

Tabelle mit Kennzeichnungsschlüssel nach ÖVE/ÖNORM

Beim Einbetonieren von biegsamen Rohren spielt das Verhalten bei Druckbelastung eine entscheidende Rolle. Biegsame Rohre mit der Kennziffer 2 an der 5. Stelle des Kennzeichenschlüssels verformen sich bei einer Druckbelastung von außen mit 750 N maximal um 25 %. Auch nach mechanischer Belastung durch den Beton bleibt der Innendurchmesser groß genug, um problemlos Installationen darin vorzunehmen.

Anders sieht es mit biegsamen, sich selbst zurückbildenden Rohren mit der Kennziffer 3 an der 5. Stelle des Schlüssels aus. Diese dürfen sich lt. Norm um bis zu 50% verformen - diese Verformung muss sich nach einer Stunde auf max. 10 % zurückbilden. Bei der Verlegung in Beton ist diese Eigenschaft problematisch, da ausreichendes Rückformen nicht sichergestellt ist. Der verringerte Querschnitt des Rohres kann dazu führen, dass die plangemäße Aufnahme von Kabeln und Leitungen nicht mehr möglich ist. Eine Behebung des Mangels kann Ihnen somit erhebliche Mehrkosten einbringen. Rohre mit der Kennziffer 3 an der 5. Stelle werden daher nicht zur Verlegung in Beton empfohlen.
