Schachtsysteme

Vorreinigungs- und Filterschächte für eine dauerhafte Funktion der Versickerungsanlage

Das Pipelife Sortiment umfasst Schachttypen in den Durchmessern von 400, 600 und 1.000 mm.

Filterschächte

Der Pipelife Filterschacht ist ein fertiger Schacht mit vier austauschbaren Filterelementen, Prallplatte und Rundboden. In der Regel ist er den Stormboxen (Versickerungskörpern) vorgeschaltet. Seine wichtige Aufgabe: Das (Vor-)Reinigen und Filtern des Oberflächenwassers, damit keine Fest- bzw. Schadstoffe in die Versickerungsanlage und damit auch in das Grundwasser gelangen.

Die eingesetzten Filterelemente im DN1000-Schacht entsprechen dem Typ HT (heavy traffic), und sind somit für das von Flächen der Herkunftsklasse A (befestigte Flächen) anfallende Wasser geeignet. Sie können daher besonders bei Straßen und Parkplätzen mit starker Verschmutzung sowie Metalldächern eingesetzt werden.

Vorreinigungsschächte

Vorreinigungsschächte mit einem Schlammfang und Feststoffrückhalt sind ein elementarer Bestandteil der Anlage, denn durch sie können Verunreinigungen nicht in die Stormbox eindringen. Dringt Schmutz in die Stormbox ein, ist es gar nicht, oder nur mit sehr großem Aufwand möglich, diesen wieder zu entfernen. Vorreinigungsschächte sind daher zwingend erforderlich und tragen zur dauerhaften Funktion der gesamten Versickerungsanlage bei.

Produktbeschreibung

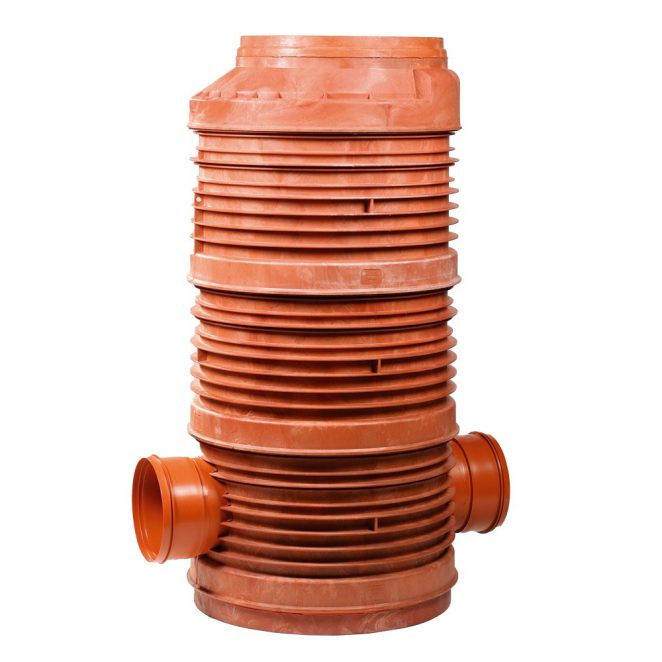

Filterschacht DN1000

Einsatzbereich	weitläufige versiegelte Flächen im Straßenbau, Metalldächer
Material Versickerungsbox	PE (Polyethylen)
Höhe	2.170 mm
Durchmesser	1.000 mm
Gewicht	131,2 kg

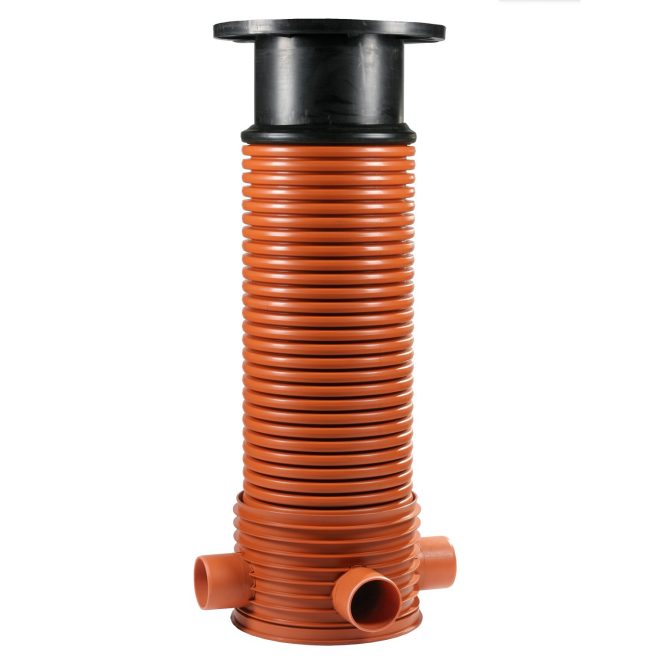

Filterschacht DN625

Einsatzbereich	weitläufige versiegelte Flächen im Straßenbau, Metalldächer
Material Versickerungsbox	PE (Polyethylen)
Höhe	2.290 mm
Durchmesser	625 mm
Gewicht	49,8 kg

Sie benötigen detaillierte Daten? In unserem Webshop finden Sie zu jedem Produkt ein Datenblatt. Den Link finden Sie in der Toolbox auf der rechten Seite.

Verarbeitungshinweise

Das PP Schachtsystem ist sehr leicht zu verlegen. Setzen Sie den Schachtboden auf einer 10cm starken Kiesschicht aus Bettungsmaterial. Sollten nicht alle Anschlüsse am Filterschacht benötigt werden, verschließen Sie diese mit einem passenden Stopfen.

Die Filterelemente des Schachtes lassen sich mühelos durch den Schachtdeckel von oben tauschen.

Haben sich Feststoffe im Rundboden gesammelt, können diese leicht von oben durch ein Standrohr DN/OD200 (in der Mitte des Schachtes und der 4 Filter) ausgesaugt werden.

Hinweis: Bitte vergessen Sie bei Ihrer Bestellung nicht auf Zulaufrohre und Bögen DN/OD200 für Absturzbauwerk, sowie Ausgleichsring und Deckel. Diese sind im Lieferumfang des Filterschachtes nicht enthalten.
