Stauraumkanal
Zur Speicherung und Ableitung von großen Regenwassermengen

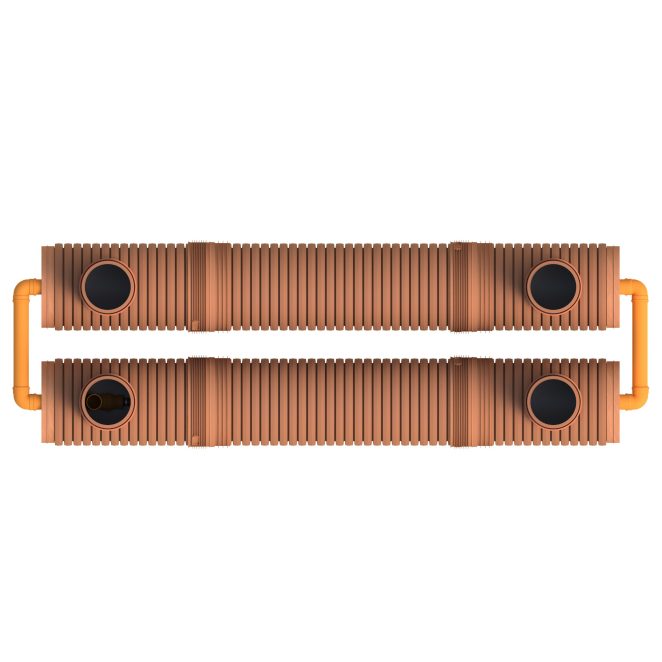

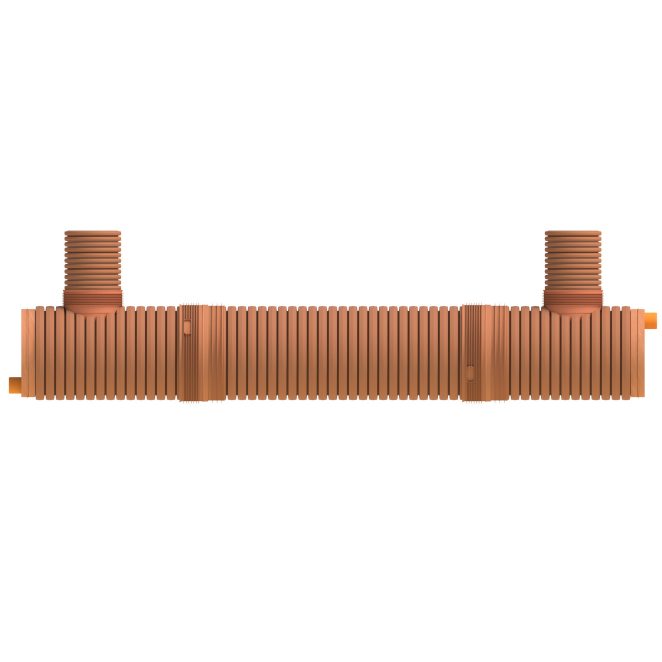

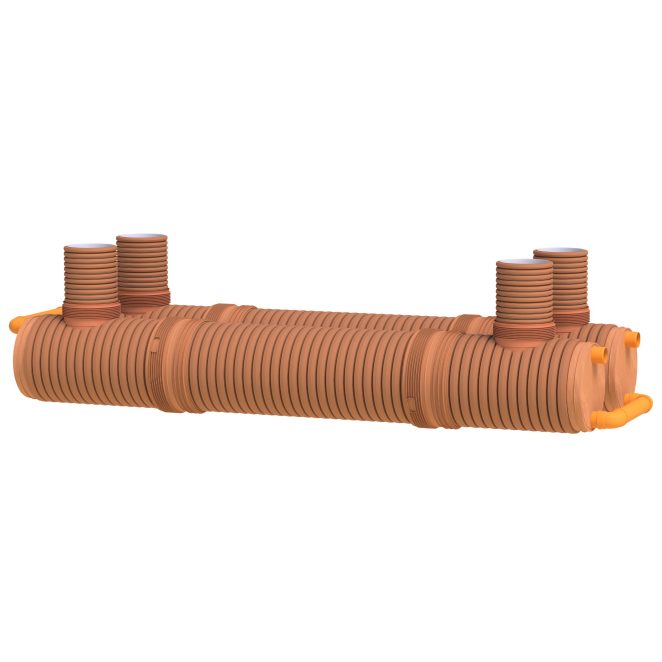

Starkregen stellt eine besondere Herausforderung für das Regenwassermanagement dar, denn in kurzer Zeit müssen sehr hohe Mengen an Wasser versickert und abgeleitet werden. Ein wichtiges Element ist daher der Pipelife Stauraumkanal: Große Wassermengen können problemlos aufgenommen und gespeichert werden. Diese werden dann über einen definierten Abfluss gedrosselt abgegeben, z.B. in einen Vorfluter oder direkt in die Kanalisation. So kann eine Überlastung des Kanalnetzwerkes verhindert werden.
Basis des Pipelife Stauraumkanals bildet das effektive SL Großrohrkonzept in großen Durchmessern (von DN/ID 200 bis DN/ID 1400) und 6 m Baulänge. Mit den PP Großrohren, Formstücken sowie Einlauf- und Auslaufformstücken inkl. Schachtanschluss stellen Sie rasch einen Sammel- oder Speicherkanal für Regenwasser her.
Zur Errichtung eines Stauraumkanals bietet Pipelife maßgeschneiderte Teilmodule, sowie projektbezogene Sonderanfertigungen für Bauteile an. So verkürzt sich die Bauzeit, und Sie können sich auf ein Komplettsystem aus einer Hand verlassen.
Die einfache Verlegung von Formstücken, Teilmodulen und Rohrstangen mittels Steckmuffen, sowie die Verbindung mehrerer Rohrstränge, ermöglicht es annähernd beliebige Rückhaltevolumen in mehreren parallel verlegten Reihen herstellen zu können.
Produktbeschreibung
Der Stauraumkanal setzt sich zusammen aus:
- Standard SL-Rohren
- Formstücken
- Sonderformstücken

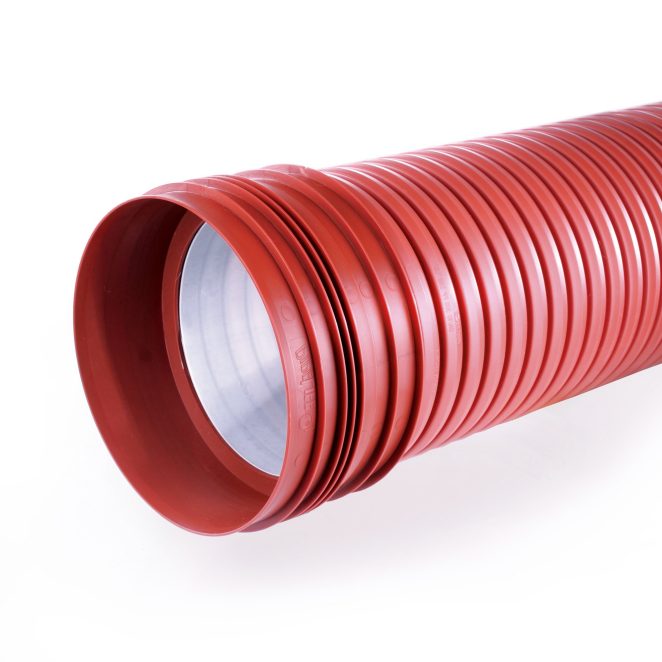

Großrohr SL
| Einsatzbereich | für den öffentlichen Bereich |
| Material | Polypropylen (PP) |
| Verbindungsart | vorgeformte Steckmuffe |
| Nennringsteifigkeit | 8, 12 und 16 kN/m² |
| Innendurchmesser | DN/ID von 200 – 1400 mm |
| Zertifizierung | ÖNORM EN 13476-3 |
Formstücke und Sonderformstücke
- Endkappen DN/ID 600, 800 und 1000 mit Ein- oder Auslaufstück DN/OD 200
- Einlauf- und Auslaufformstücke DN/ID 600, 800, 1000, 1200 und 1400 mit Anschluss DN/OD 200, 250, 300, 400 und Schachtanschluss DN/ID 600 oder 800.
Unter den Formstücken ist die benötigte Variante nicht gelistet? Bitte kontaktieren Sie uns - projektbezogene Sonderanfertigungen sowie weitere Formstück Varianten sind auf Anfrage erhältlich.
Sie benötigen detaillierte Daten? In unserem Webshop finden Sie zu jedem Produkt ein Datenblatt. Den Link finden Sie in der Toolbox auf der rechten Seite.
Verfügbare Dimensionen und Abmessungen
| SL-Großrohr Außen-⌀ | Volumen | |
| DN 1000 |
1,14m | 0,785 m3/m |
| DN 800 | 0,93m | 0,50 m3/m |
| DN 600 | 0,68m | 0,28 m3/m |
Zusatzinformation
- Breite: Die Breite des für die Verlegung erforderlichen Grabens nach ÖNORM 1610:
1-Reihige Verlegung: 0,5m + Außendurchmesser SL-Rohr + 0,5m
2-Reihige Verlegung: 0,5m + Außendurchmesser SL-Rohr+ 0,5m + Außendurchmesser SL-Rohr +0,5m
Mehrreihige Verlegung: Analog zu 1. Reihe und 2. Reihen.
- Höhe: Die angeführte Höhe des Stauraumes erhöht sich um die Länge der Schächte!
+ …cm für Einstieg aus SL8-600/6 oder SL-800/6 Rohren

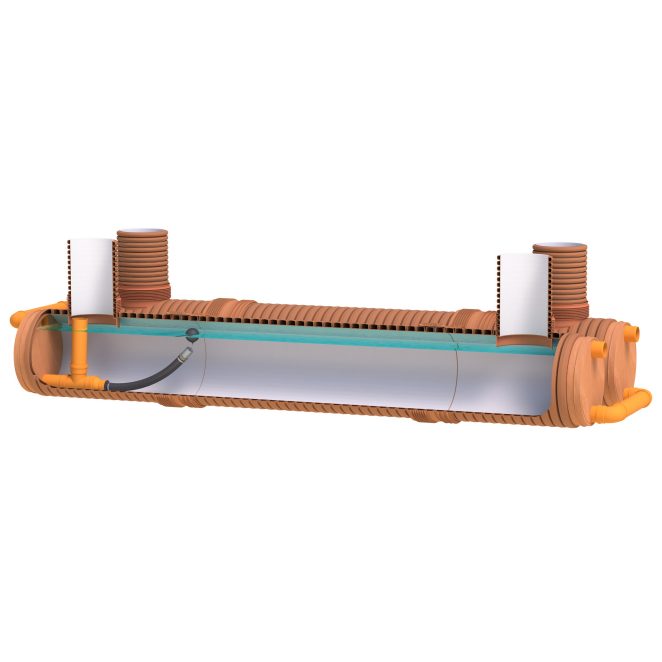

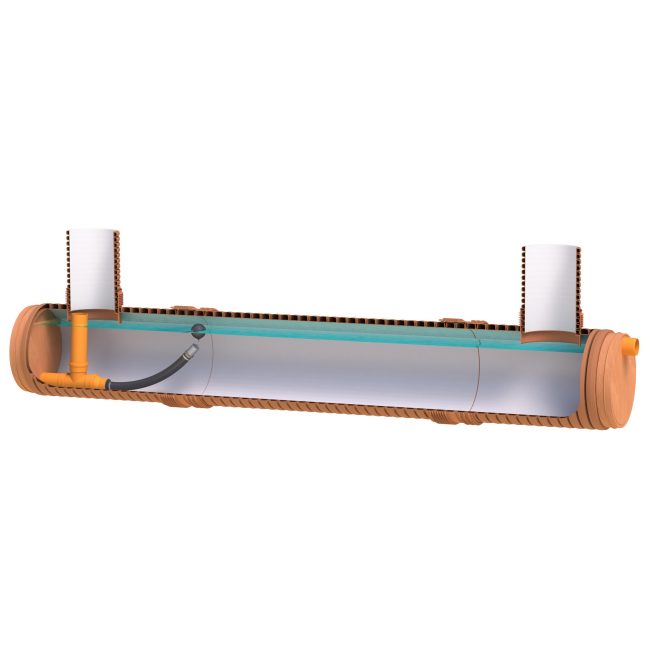

- Schwimmdrossel für Retentionsspeicher. Aufgebaut wie eine schwimmende Entnahme mit Schwimmkugel und Filterkorb. Das Drosselelement befindet sich zwischen Filterkorb und Schlauchtülle. Die Einstellung der Drosselmenge erfolgt an dem Drosselelement.
Durchflussmengen in Liter / Sekunde:
3,68 - 4,73 - 6,92 - 7,33 - 8,57 - 10,53 - 12,07
- Schlauchdimension: 4“
- Schlauchlänge: 1,5 m
- Muffenstopfen: DN 150
- Schwimmkugel mit 220 mm Durchmesser
Alternative Durchflussmengen auf Anfrage!
Verarbeitungshinweise
Jedes Projekt hat seine ganz individuellen Anforderungen. Daher sind fast alle Sonderformstücke, die Sie zur Errichtung eines Stauraumkanals benötigen, machbar. Klären Sie den Bedarf an Sonderanfertigungen bitte mit unseren Technikern rechtzeitig ab, sodass Bauverzögerungen vermieden werden können.
Dank vorgefertigten Teilmodulen sind eine rasche Verlegung und eine kurze Montagezeit möglich.
