Passive Kühlung für modernes Ärztezentrum
In Deutsch Kaltenbrunn (Burgenland) wurde ein modernes Gesundheitszentrum errichtet. Dem Zeitgeist entsprechend, wurde bei dem Projekt bereits bauseits auf alternative und nachhaltige Methoden zum Kühlen gesetzt – mit Betonkernaktivierung und Kühlpaneelen, umgesetzt mit Produkten von Pipelife.
State-of-the-Art in allen Belangen
In Deutsch Kaltenbrunn wurde im Auftrag der Gesundheitszentrum Panoramastraße GmbH ein von Sautter ZT GmbH geplantes, modernes Ärztezentrum auf einer Fläche von 1500 m² errichtet. Das Zentrum bietet Platz für Ordinationen der Allgemeinmedizin sowie für Ärzte der fachmedizinischen Bereiche Orthopädie, Hals-Nasen-Ohren, Kinderheilkunde und Neurologie. Zusätzlich runden Angebote der Physio- und Psychotherapie, eine Hausapotheke, ein Labor sowie eine Tagesklinik das umfassende Angebot am Standort ab.
Doch nicht nur das medizinische Versorgungsangebot im Gesundheitszentrum sollte bei diesem Projekt zeitgemäß sein, sondern auch die Bauweise und die eingesetzten Materialien.
Das ausführende Installationsunternehmen, Gutmann Installationen unter der Projektleitung von Frau Ing. Bianca Wagner setzte daher bei der Heizung und vor allem der Kühlung auf alternative, aber äußerst effiziente Lösungen.
Verschiedene Kühlalternativen im Praxiseinsatz
Um die optimale Lösung zu erarbeiten, wie das Gesundheitszentrum im Winter warm und im Sommer auf nachhaltige Weise effizient kühl gehalten werden kann, arbeitete Ing. Wagner sehr eng mit dem betreuenden Pipelife Außendienst Christian Gutman, zusammen. Dabei wurde für jedes Stockwerk je nach Anforderung individuell eine optimale Umsetzung erarbeitet. Ing. Günter Lutterschmied unterstützte mit technischer Beratung und übernahm die aufwändige Planung der Systeme.

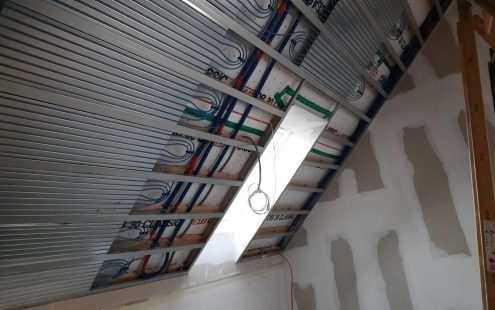

Im Obergeschoss des Gesundheitszentrums, in dem sich die Dienstwohnung des ansässigen Gemeindearztes befindet, wird mit CDP 400 Modulen in den Längen 1000, 1500, 2000 und 2500mm mit Anschluss im Tichelmann-System auf einer Fläche von 112m² passiv gekühlt. Die Dachschrägen in den Räumen stellten sowohl bei der Planung als auch bei der Installation eine Herausforderung durch die geringe Einbautiefe dar, die jedoch in enger Abstimmung mit dem Trockenbauer gelöst wurde.
Die CDP400 Module mit Energieleitplatten aus verzinktem Stahlblech sind mit eingelegten 5-Schicht Rohren ausgestattet und in der Planung und Verlegung von Deckensystemen aufgrund der unterschiedlichen, verfügbaren Längen sehr flexibel. Sie können sowohl im Neubau oder in der Renovierung, im Wohn- oder Bürobau zum Einsatz kommen – grundsätzlich überall dort, wo eine Verlegung einer abgehängten Decke möglich ist.

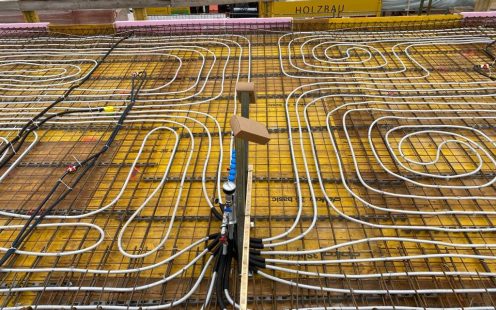

Im Erdgeschoss, in dem sich alle modernen Ordinationsräume befinden, wird mit Betonkernaktivierung auf einer Fläche von 226m² passiv gekühlt. Bei dieser Art der Kühlung werden die Rohrsysteme in Wänden, Böden und/oder Decken in engem Abstand verlegt, wobei der Beton als Speichermasse dient. Im Fall des Gesundheitssystems wird so die gesamte Gebäudemasse zur effizienten Kühlung genutzt.
Entscheidend für die einwandfreie Kühlfunktion sind hierbei hochwertige, widerstandsfähige Rohre, die der anspruchsvollen Verlegung standhalten. Im Gesundheitszentrum kommen daher die hochqualitativen 5-Schicht Mehrschichtverbundrohre FT-R20xlt/150 aus dem Pipelife Sortiment zum Einsatz, verlegt in einem Abstand von 15 cm. Dieses Mehrschichtverbundrohr eignet sich ideal für Flächensysteme wie die thermische Bauteilaktivierung und lassen sich angenehm und einfach verarbeiten.
Wichtig bei der Betonkernaktivierung ist – abgesehen von der Wahl des optimalen Rohrsystems - die genaue Planung und Berechnung. Hier punktete der Pipelife Planungsservice beim Installationsunternehmen.
„Wir arbeiten seit Jahren mit der Firma Pipelife zusammen, und schätzen neben den Produkten vor allem auch die technische Beratung und den ausgezeichneten Planungsservice. Dieser ist gerade bei der Auslegung einer Betonkernaktivierung eine enorme Erleichterung, denn die Planung ist äußerst anspruchsvoll.“, so Frau Ing. Wagner von der Firma Gutmann.
Im Untergeschoss, in dem sich auch die Garage befindet, kommen auf einer Fläche von ca. 40m² wieder CDP 400 Paneele mit Anschluss im Tichelmann-System zum Einsatz, hier jedoch für den Heizfall.
Das Ärztezentrum wurde im Jänner 2024 nach etwas mehr als einem Jahr Bauzeit fertiggestellt und feierlich eröffnet.
Alternative Kühllösungen im Vormarsch
Kühlen, und das idealerweise nachhaltig und gleichsam effizient – das ist mit den Pipelife Systemen möglich. Durch die stetig steigenden Temperaturen sind Lösungen für den Kühlfall gefragter denn je. Es muss jedoch nicht immer eine Klimaanlage sein, denn mit durchdachter Planung können bereits bauseits Kühllösungen integriert werden, die sich auch ideal mit alternativen Energieträgern kombinieren lassen.
Besonders einfach zu verlegen sind die CDP 400 Paneele, die sich nicht nur im Neubau, sondern auch bei Renovierungsprojekten bewähren.
Bei der Betonkernaktivierung punkten die Pipelife Mehrschichtverbund-Rohrsysteme sowie hochwertige Verteiler. Gerne unterstützen wir Sie bei der Planung Ihres nächsten Projektes!
